该充电器适用于标称电压12V、容量20Ah左右的铅酸蓄电池充电，其特点是：当不接电池、接反电池或接人非标称电压的电池时，充电器均不工作；电池充满电后自动停充。使用方便，安全可靠。

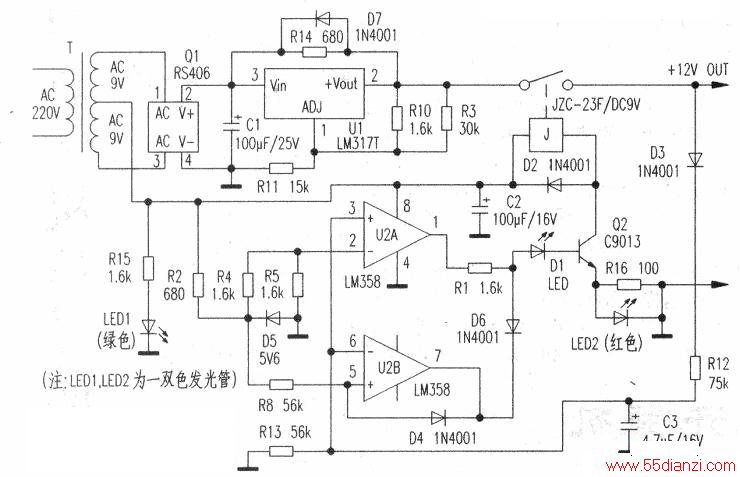

小麻雀充电器电路见下图。市电经变压器T降压、桥堆Q，整流、U1(LM317T)稳压后得到的直流电压作被充电电池的充电电压，桥堆Q1内又有两只二极管兼作双9V的全波整流元件，使C2上得到一直流电压作为控制电路的供电电压。LED1与LED2是一只红、绿双色发光二极管，接通电源后LED1（绿）点亮，指示充电器已处于待机状态。U2(LM358)是电压比较器，U28的⑤脚电压为5.6V，U2A的②脚电压为2.8V。如被充电电池由于过放电端电压很低，或电池属于非标称电压(12V)的电池，其电压在7V以下，则其电压经R12和R13分压，A点电压小于2.8V，U2A输出低电平，U28输出高电平，Q2不导通，继电器J不动作，充电器不能对这类电池充电；若A点电压UA满足2.8V<UA<5.6V．则U2A输出高电平，U2B输出高电平，Q2导通，J动作，充电器开始对电池充电，且LED2（红）点亮，作充电指示。当电池电压升高到使UA>5.6V时，U2A输出高电平，U2B输出低电平，D1的正端通过D6被箝位于低电平，Q2截止，J释放，充电自动停止。同时U2B输出低电平通过D4使⑨脚保持低电平，电路锁定在这个状态。
该充电器还有一个特点，要先接上AC220V电源，后接入充电电池，充电器才能工作，否则充电器不工作。
分析原因是：如先接人电池，且假设电池电压为9V，则经R12、R13分压后，U2B的⑥脚电压为3.8V。这时接通AC220V，由于C2上电压有一个建立、稳定的过程，故⑤脚电压（稳定后为5.6V）也有一个上升和稳定的过程，在⑤脚电压上升过程中尚低于3.8V时，U28即输出低电平并被锁定。因此本充电器要先接通AC220V，后接电池才能工作。
