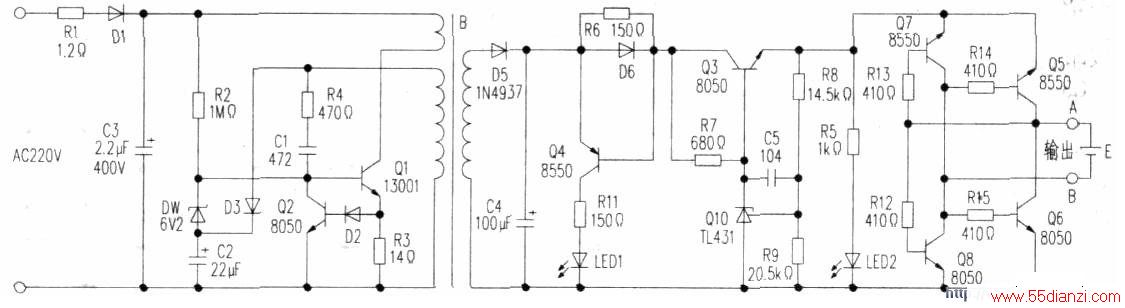

当有充电电流流过R6时,04导通.I.EDI闪烁发光(LED1为自带振荡器的三色发光二极管,能够随机变幻出多彩的闪光)。充电完成后04因为没有足够的导通电压而截止.LED1熄灭。LED2为电源指示灯。
二、常见故障排除 故障一:电源指示灯不亮,、检修:测Ql管正常,但b极无偏置电压:再测R2为开路,更换R2后故障排除。
故障二:电源指示灯不亮,检修:测Q1已经击穿,再测Rl及R3均已开路。测其他元件正常,更换上述元件后故障排除。
本文关键字:工作原理 万能充 稳压-电源电路,单元电路 - 稳压-电源电路
