数瓦-100瓦太阳电池充电电路

　　(2)使用开关电源控制IC

      TIA94TIA94是PWM开关电源控制IC，与通常的类似IC不同，其误差放大器输入端子引到了IC外，使用更加灵活。

　　TLA94的⑤、⑥脚内部振荡电路产生固定频率的锯齿波，与误差放大器的控制信号相比较，产生PWM信号，通过Q1、Q2⑨、⑩脚输出。锯齿波频率由⑤、⑥脚外接的阻容元件设定。

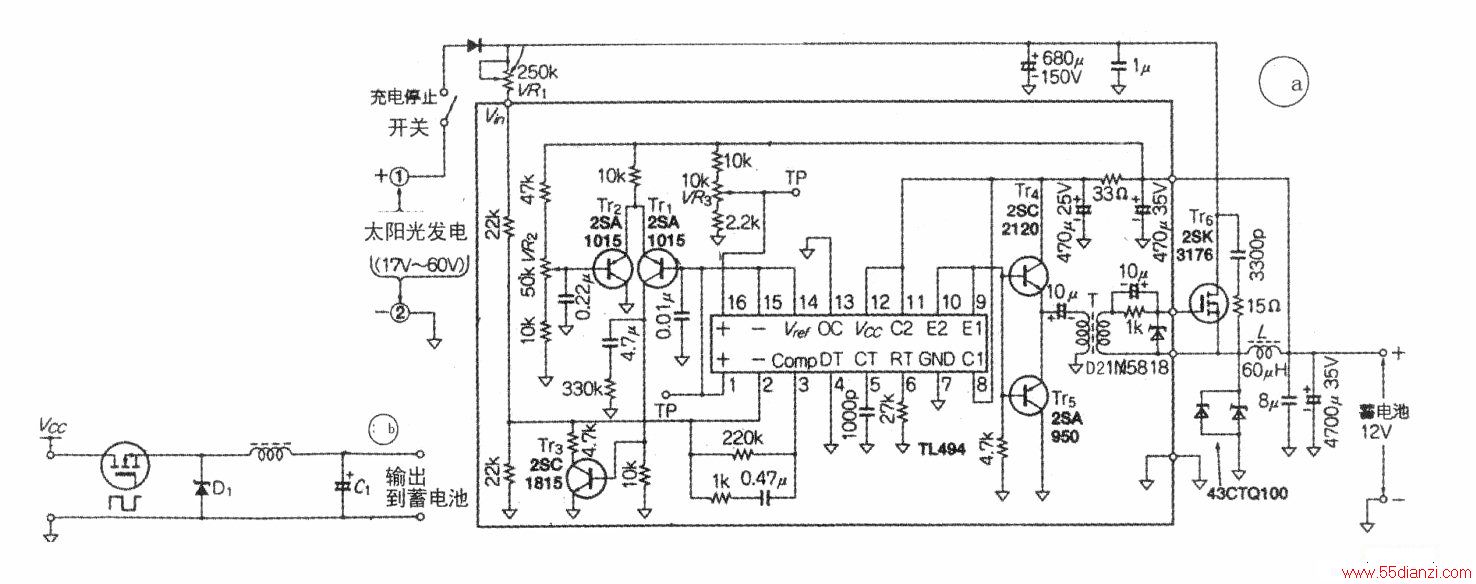

　　误差放大器⑩脚接5V，作为PWM的基准电压。功率开关电路分为单端和推挽两种方式，根据@脚的电平选择。下图a电路为单端方式，⑥脚接0V(GND)，并把⑧、(11)脚和⑨、⑩脚分别相联。

　　④脚电压用于控制推挽方式上下晶体管的静寂（死区）时间，因未用推挽方式，故④脚接OV(GND)。

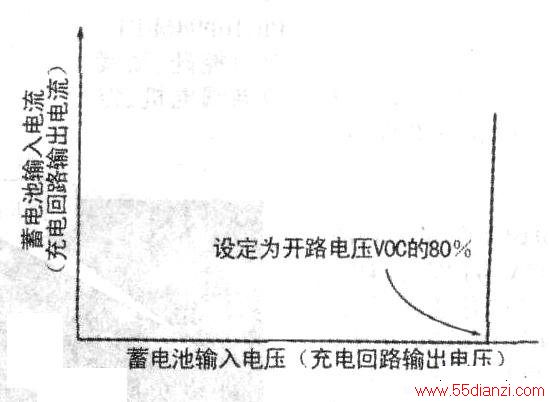

　　相对于基准电压(5V)，在太阳电池输出电压达到开路电压的80%时，调节电位器VR1将②脚电压调整到5V。通过上述设定，通常可得到太阳电池的最大输出。

　　(4)蓄电池最佳充电电路
　　

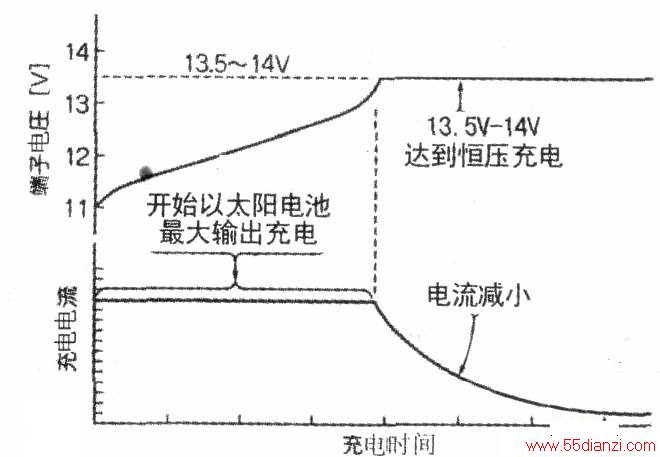

　　如果蓄电池一直在太阳电池最大输出下充电，就会造成过充电。前图a所示电路，虽然以最大输出提供充电电流，但增加了由Trl～Tr3组成的恒压输出电路来防止过充电。其充电特性如下图所示，在蓄电池端电压达到13.5V～14V时，就转为了恒压充电。

　　Trl、Tr2组成差动放大电路，Trl基极迭加了5V基准电压，Tr2基极迭加了反映蓄电池端电压的分压。如果蓄电池电压超过设定值，Trl集电极电流的增加，使Tr3令IC的②脚电压下降，最终使PWM脉冲宽度变窄，充电电流变小。VR2由于将蓄电池电压设定在13.5V～14V，充电电路就以此电压恒压工作，此时，充电电流逐渐变小(见图40)，防止了过充电。

　　(5)保持充足驱动电流的缓冲电路
　　
　　Tr4、Tr5组成缓冲电路，并通过高频变压器可靠驱动功率MOSFET管Tr6。Tr6栅极所接的lkΩ电阻、l0μF电容及D2为Tr6提供正向驱动电压。

　　高频变压器T采用20mm兄方的高频铁氧体El型铁芯，初次级匝数比为1:1，为提高耦合度采用双线并绕。电感L采用铁氧体磁环。

　　(6)电路调整
　　
　　该电路的太阳电池输出电压为17V～60V，而蓄电池电压在13V以下，调整VR1可使充电电流最大。

　　不接蓄电池，调整VR2使输出电压为13.5V～14V。为防万一，调整VR3使在输出电压达到16V~18V时电路停止工作。

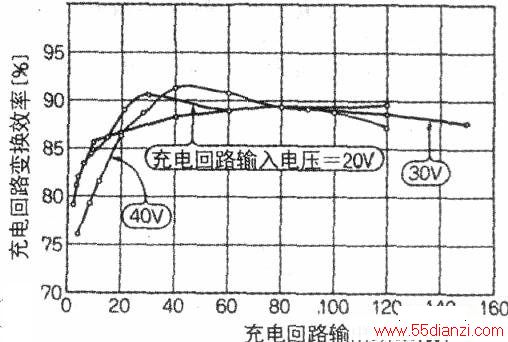

　　当太阳电池的输出电压分别为20V、30V、40V时，本机的效率如下图所示，从图中可知，效率达到90%。该电路自身耗电仅l0mA，对蓄电池来说不成问题。
