一款适用于野外的手机电池充电电路

　　这款简易充电器可在2～3小时内使手机电池充满电量。
　　
　　这种充电器基本上是一台限流的电压源。一般手机电池要求充电电压为3.6V～6V，电流为180mA～200mA，这至少要用3节镍镉电池，每节电压为1.2V。
　　
　　这种电路还可监视电池的电压电平。如果电池的电压电平超过预定的数值，电路会自动切断充电过程。
　　

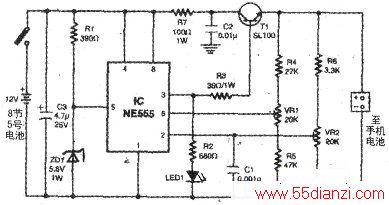

　　定时器芯片NE555(IC)用来充电和监视电池的电压电平。IC的控制电压脚⑤由稳压二极管ZD1提供5.6V的基准电压；门限脚⑥的电压由VR1设定，而触发脚②的电压则由VR2设定。
　　
　　当欠电的手机电池连接至充电电路时，这时触发脚②的电压低于1/3VCC，IC内的触发器被接通，使输出脚③变高，电池开始充电，同时LED1发光，表示充电过程开始。当电池充满后，输出端电压增加，使lC的(2)脚电压高于其触发门限值，输出脚③变低，充电过程终止。门限脚⑥的基准电压由VR1设定在2/3Vcc。晶体管T1用来增强充电电流。充电电流的大小由R3精确控制。如用图中所示的39Ω，则充电电流约为180mA。
　　
　　为校准充电终止的电压，需连接一外部可变直流的电源，将这外部可变直流电源调整在7V，并将它连接到充电电路的输出端，将VR1放在中间位置，然后慢慢调节VR2，直至LED1熄灭。当外部可变直流电源电压降低至5V时，LED1应当发光。
　　
　　本电路用摩托罗拉的手机电池进行过测试，电池额定值为3.6V/320mAH．此时应将5.6V的ZD1改为3.3V，测得的充电电流约为200mA。
　　
　　LED1的状态见附表。

输出端负载 IC③脚频率 LED1状态 没有连接电池 765kHz 发光 电池正在充电 4.5Hz 闪烁 电池已充满 0 熄灭
