这类电源标准规范要求输 出电压为：20V 4% ， 其纹波和噪声要分别低于 350 mV 和200 mV 。所谓的“绿色”标准有三点要求：1）在满负载 (输出功率为60W时工作效率应该高于80%；2）在待机模式下(输出功率为500 mW时) ，其输入功率要低于1.25 W；3）在空载情况下(打印机与适配器断开，但仍与 AC 线连接) 输入功率要低于700 mW。
电源拓扑架构
TEA1532是一种变频开关电源 控制器，用于直接由整流AC 线供电的准谐振反激式转换器。虽然TEA1532可以工作在连续模式和非连续模式两种模式，但这款AC适配器选用了准谐振模式 (非连续模式的边界上) ，因为这种模式的电路拓扑架构容易理解且容易实现稳定。
TEA1532采用SO8 或 DIP8 封装，在准谐振模式下具有真正的谷底转换，以确保改善 EMI 性能。除具备标准的GreenChipTMII 功能外，它还有多功能保护引脚、欠压保护和用以防止连续模式中出现次谐波振荡的斜率补偿功能。 这些功能使设计更为简便，所需要的外部元器件数大大减少，保护功能也极大提高。

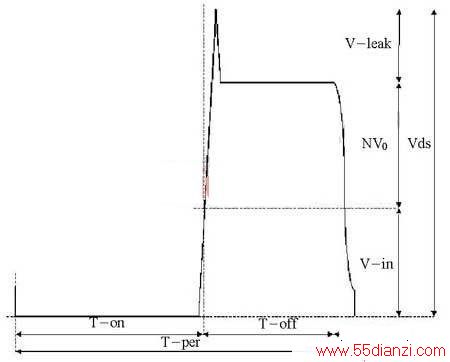

TEA1532有一项特殊的功能就是谷底锁定特性，在大多数操作环境下，它能锁定功率晶体管导通在准谐振波形中的特定谷底(谷底1、 2、 3 等)。这不仅降低了开关损耗，也 阻止了由于变压器电流调制在变压器中产生的可闻噪音，尤其当采用低质量胶合芯的低成本变压器时更是如此。

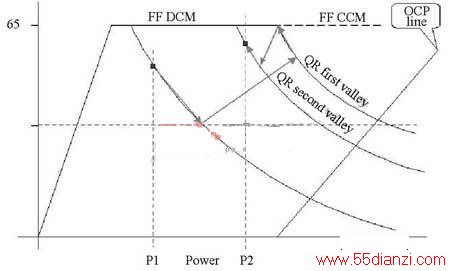

如图1所示，利用不同的谷底开通功率MOSFET，可以在各种工作频率下提供给定的功率。OCP线代表了过电流保护界限，在线的右边不可能工作。如果负载增加较慢，电路将继续在同一谷底中转换，直至到达过电流保护界限点。然后，TEA1532 将重新设定谷底计数器并探寻新的工作模式，采用序号较低的一条谷底及相应的新的开关频率和峰值电流。在此过程中，输出电压并不发生改变。
