防止蓄电池过充电电路

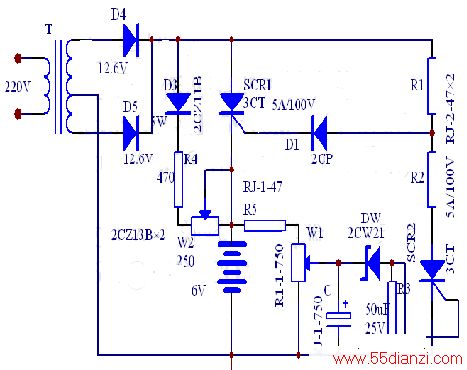

（3）大电充电电路：整流电路及可控硅SCR₁ （4）小电流充电电路：由整流电路、二极管D₃、电阻R₄、电位器W₂组成。 （5）大电流切断电路：由电阻R₁、R₂可控硅SCR₂、稳压管DW、电位器W₁以及电阻R₅等组成。     本电路防止过充电的原理是：当SCR₁被触发导通后即对蓄电池进行大电流充电。当充电电压升高到规定的上限值时，由于预先调节W₁使电位器W₁的滑动点与地之间的电压等于稳压管DW的稳压值与可控硅触发电压之和，所以这时可控硅SCR₂被触发导通。SCR₂导通后，SCR₁触发电路受蓄电池电压反向偏置而关断。此后，电源通过D₃、R₄、W₂对蓄电池进行小电流充电。调节W₂使电流限制在允许荡围内。
