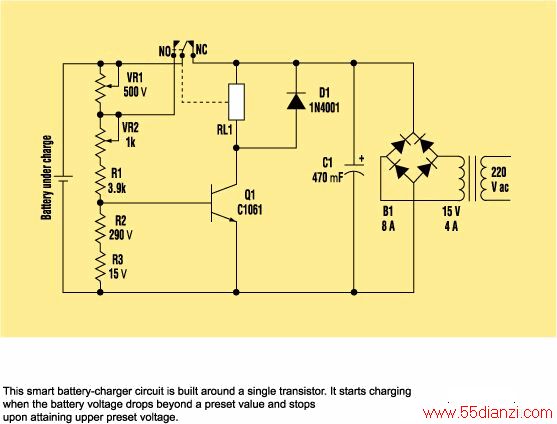

首先，可变电压电源被固定在13.3 V dc——这是电池充满电的电压，并被连接至电路的电池连接点。VR1的滑块被调到附在电池正极的最顶端。VR2的滑块应向连接至VR1的一端调节。该晶体管开始工作，分流VR1。然后，VR1的滑块向另一端调节，即连接至VR2的一端。
现在将测试电源电压设为11.8 V dc，这是电池耗尽时的电压。然后，调节VR2以使它让晶体管不再工作。测试电压再提高至13.3 V dc，调节VR1使晶体管工作。利用设置的上下电压，NC点被连接至电路(15V dc充电电压)。现在电池充电器已经就绪了。
作者：Ejaz ur Rehman，首席科学官，ACL PINstech公司，Email: ejaz_urrehman@yahoo.co.uk.
