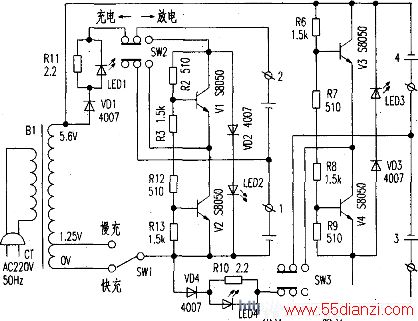

劲牛KN08B快速充电器电路

　　充电过程
   变压器B1次级电压由二极管VDl半波整流后，经限流电阻R11和充放电选择开关SW2对串接在1号槽和2号槽中的两节电池进行充电。

　　当R11两端的压降超过发光二极管LEDl的导通电压时，LEDl点亮，指示正在充电。随着时间推移，电池的电压逐渐升高，充电电流减小，LEDl逐渐变暗。当LEDl熄灭时，表示电池已充好。

　　改变SWl位置能够改变充电回路的输入电压，从而改变充电电流。

　　放电过程
    晶体管V1、分压偏置电阻R2、B3和充放电选择开关构成了2号槽放电电路，晶体管V2、分压偏置电阻R12、R13和充放电选择开关构成了l号槽放电电路。

　　充放电选择开关SW2位于放电挡时，放电开关分别将l号槽和2号槽中的电池跨接在晶体管V2、Vl的集电极和发射极两端。由于晶体管V1、V2偏置电阻的分压比为0.75左右，故电池单体电压大于0.94.V时，V1、V2处于饱和导通状态，2号槽和1号槽中的电池通过它们泄放残余电能。与此同时，2号槽和1号槽中的两节电池串联起来点亮放电指示灯LED2。

　　劲牛KN08B充电器说明书给出的标称充电电流：快充200mA～220mA，慢充100mA～1 lOmA。笔者在输入电压为223V，温度为26℃条件下实测数据为：快充电流189mA，慢充电流97mA。对5号镍镉电池和7号镍氢电池而言，KN08B属于中速充电器，对7号镍镉电池可谓之快速充电器。对5号镍氢电池，KN08B当属慢速充电器。

　　KN08B充电器属于简易型充电器，其放电功能是市场上多数简易充电器所不具备的；其充电电路、用料，做工与市售多数简易充电器电路雷同，无过人之处。受输出变压器次级电压的限制，充电指示灯熄灭后，充电电流变得很小，不会造成电池过充电。
