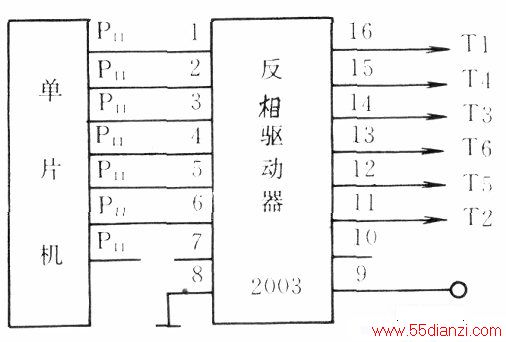

该电路如下图所示,它和普通驱动电路结构相同,即单片机输出控制信号经过反相驱动送入逆变功率晶体管基极进行控制。 该电路特点是:单片机输出的是脉冲信号,各驱动脚不能同时导通,驱动集成块的开关速度较快,用一般检测驱动电路的方法很难判断驱动电路的好坏。其具体导通过程参见逆变器原理与检修。
本文关键字:逆变器 电路图 稳压-电源电路,单元电路 - 稳压-电源电路
