基于SG3525的逆变器电路图

基于SG3525的逆变器电路图

点击数:7228 次   录入时间:03-04 11:42:13   整理:http://www.55dianzi.com   稳压-电源电路

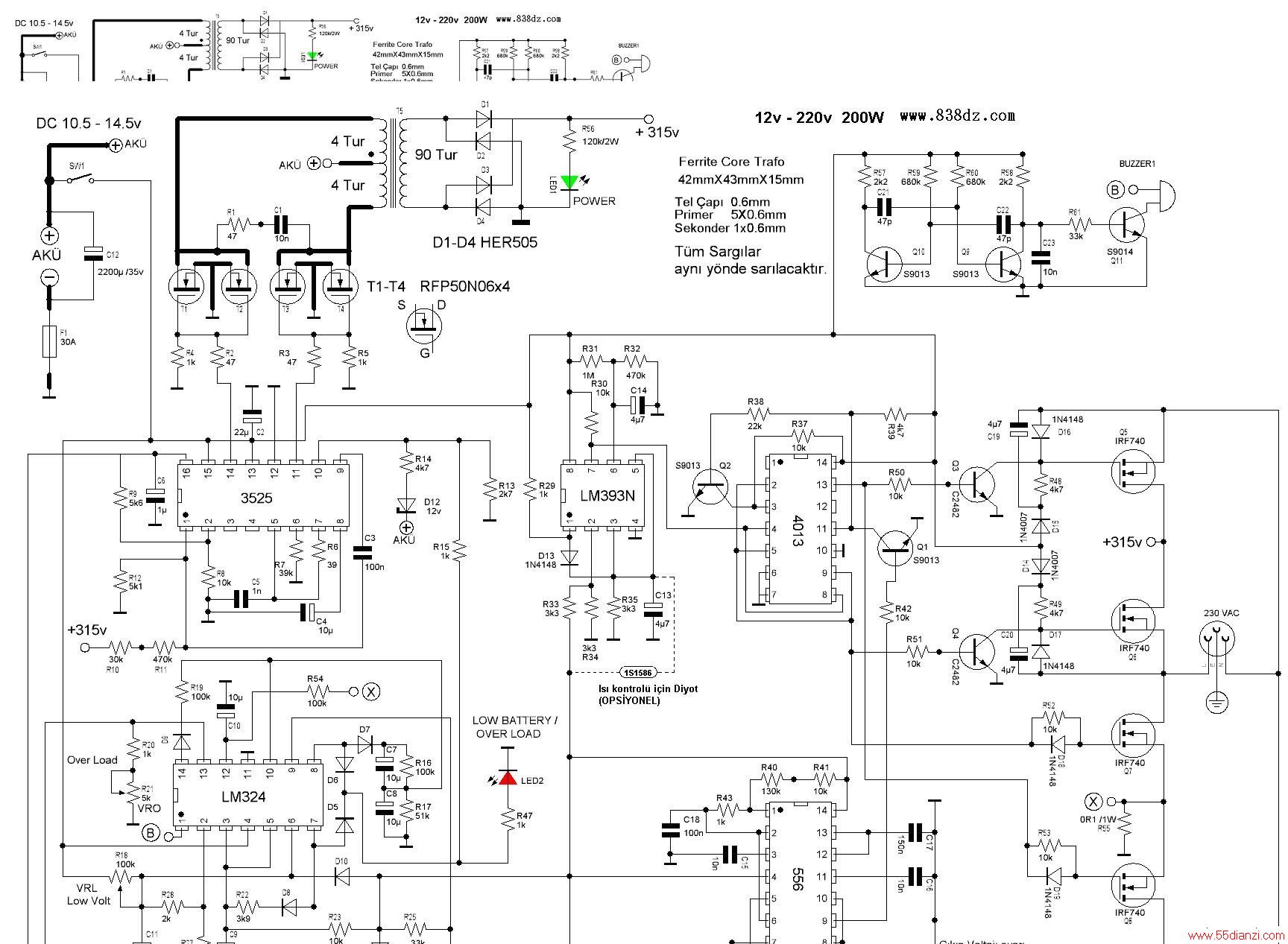

  该逆变器采用SG3525做为控制器,变压器用铁氧体磁芯的E型绕制,输入电压直流10.5-14.5V,输出电压交流220V正弦波,负荷为200W。电路设计有电压下降和超载(超过负载)保护装置。电路输出端与输入端有电的联系,因而使用操作时要注意安全。

逆变器电路
