JKSN-1000型正弦波逆变器

　　② 短路和过载保护功能：当逆变器输出发生过载或短路时，机器会发出声音警告信号或自动断开电源空气开关。

　　③ 逆变器输出谐波很少的纯净正弦波，以保证用电设备的严格要求。

　　④ 机器采用无接点的功率MOS模块，以提高逆变器的逆变转换效率。

　　⑵ 技术指标：

　　① 额定输出功率：1000W

　　② 逆变输出电压：220V±10％

　　③ 逆变输出频率：50Hz±1HZ

　　④ 直流输入电压：48VDC（43－57VDC）

　　⑤ 输出波形失真度：<5％

　　⑥ 逆变转换效率：≥80％

　　⑦ 环境温度：0－＋50°C

　　⑧ 环境湿度：<90％

　　⑶ 逆变器硬件结构和工作原理：

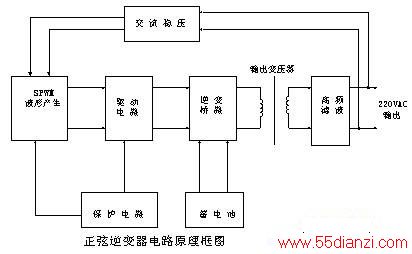

　　正弦波逆变器由SPWM波形产生电路、驱动电路、逆变功率桥路、输出变压器、高频滤波器、交流稳压电路及保护电路等环节组成。

　　① SPWM 正弦脉宽调制波形发生器：

　　本机采用SA838专用芯片产生单相50HZSPWM正弦脉宽调制波形，倒相后形成两路相位相反的脉冲去控制逆变全桥的四个功率器件导通和截止。

　　② 光耦隔离驱动电路

　　由于全桥功率转换电路上、下半桥供电电源不共地，所以驱动器必须采用悬浮地电位的独立直流电源供电。SPWM 信号也应采用光电耦合器隔离传送，以保证逆变桥的正确驱动和供电。当逆变桥采用MOSFET 功率模块时，设计驱动电路还应考虑开通和关断时栅极电压应有足够快的上升和下降速度，要用小内阻的驱动源对栅极电容充电，以提高功率模块的开通速度；关断时要提供低电阻放电回路，使MOSFET 快速关断。因为 MOS 器件对电荷积累特别敏感，所以驱动电路必须保持放电回路畅通，确保功率模块安全工作。

　　③ 逆变器功率转换电路

　　本机采用四管全桥功率转换电路具有较强的驱动和过载能力，若功率管选用适当，电路可承受5-7倍的冲击电流，而且变压器初级只需一个绕组，所以桥式电路尤其适用于驱动电冰箱、水泵等感性负载。

　　④ 滤波器： 要将逆变器主电路产生的SPWM脉宽调制信号转换为逆变器输出的正弦交流电压，必须接入专门设计的正弦化LC滤波器，滤除SPWM信号中的高频开关频率，并使逆变器输出的正弦交流电压中高次谐波降低到指标允许范围内。

　　⑤ 保护电路：为了防止逆变器输出过载产生大电流而烧坏功率开关器件，

　　本机设计有直流过流、交流过流、交流过压等多种保护电路。采用先进的霍尔电量传感器检测各种被保护参数，经过保护控制电路处理后，一旦主电路出现超出设定值的大电流，立即驱动继电器接点或无触点开关，断开功率转换电路供电或有关部件。以保证逆变器安全可靠工作。

　　⑷ 逆变器的安装：

　　① 用不少于4平方毫米的导线将蓄电池和逆变器机壳后背板上的DC输入接线端子连接。（注意！必须检查连接的正、负极性和蓄电池标称电压。）

　　② 将用电负载的电源插头插入后背板上的交流输出插座。（插入前最好检查用电器是否短路或损坏。）

　　⑸ 逆变器操作使用：

　　① 在确认蓄电池标称电压和正、负极性连接无误后打开后背板的空气开关K1。

　　② 打开前面板的电源开关K2，由于该设备为慢启动，所以需等待几秒钟前面板的输出交流电压数字显示为210V－230VAC范围内后方可打开负载用电器的电源开关。

　　③ 如发现前面板“欠压告压灯LV”或“过载告警灯OC”点亮时，应立即关断逆变器电源开关，检查蓄电池电池是否已过放电，用电器功率大于1000W或负载是否短路，故障排除后方可再次开机。

　　④ 关机时，应先关断前面板电源开关K2，再关断后背板电源开关K1。

　　⑹ 逆变器的维护和注意事项：

　　① 开机前应检查需电池的标称电压和正、负极性连接是否正确。

　　② 请不要使用电动机、磁饱和变压器、电感型日光灯等电感性负载，以防负载关断时产生的高压反电动势损坏逆变器。

　　③ 如逆变器工作时突然停机，且面板故障指示灯LV或OV点亮，则说明有如下故障：（1）蓄电池电压过低；（2）外接用电器短路或过载；（3）机器内部出现故障。如属于前两种故障，请用户自行排除。如果是第（3）种故障，请与生产厂家或代理供应商联系，不可自行打开机器。

　　④ 为保持本机工作正常，延长机器使用寿命，请将本机安装在通风通畅，无过热、过湿的环境中。
