KJN4逆变换相板电原理图

KJN4逆变换相板电原理图

点击数:7576 次   录入时间:03-04 11:54:21   整理:http://www.55dianzi.com   稳压-电源电路

      KJN4逆变换相板是专为中频设备配套使用的一种专用逆变部件。

      电参数: 中频反馈电压:50~100V。 中频频率:1 000Hz、2 500Hz。 超前角调节范围: 1 000Hz:15°~50°。 2 500Hz:15°~40°。 可以改变C1~C2值调整。 输出脉冲宽度:20~lOO&mICro;s(可以改变C5、C8调整)。 输出级允许负载电流:≥800mA。 输出电压:±l5V,±0.5V, 24V( 4V~-lV) 整流输入交流电源:(2×18)V(交流)。 允许使用环境温度:O~ 70℃。 KJN4逆变换相板的方框图如图所示。它由八部分组成:二个定角形成电路,二个脉宽形成电路,二个功率输出电路,一个检测单元和电源部分。

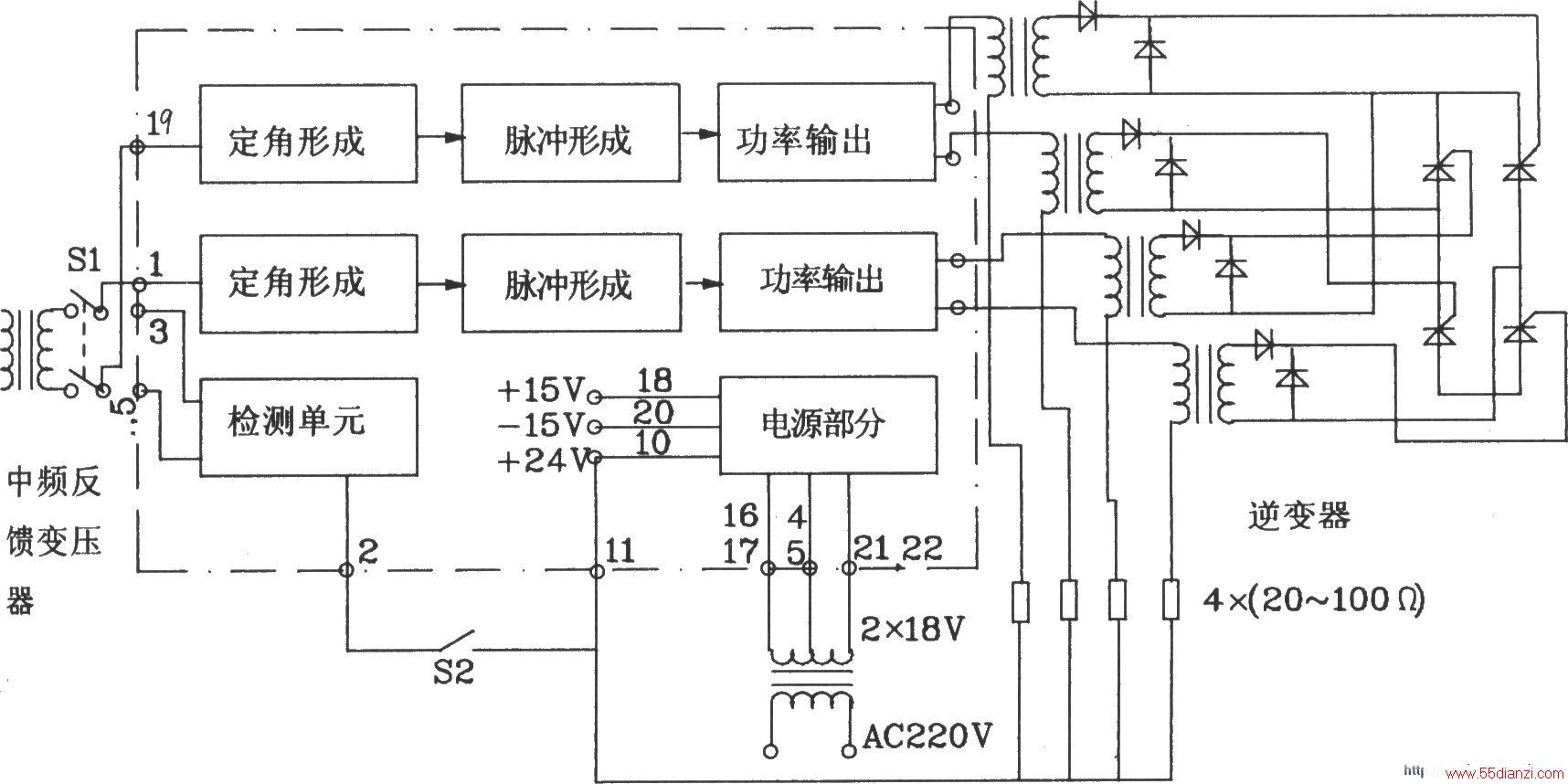

KJN4逆变换相板电原理图 KJN4逆变换相板的方框图

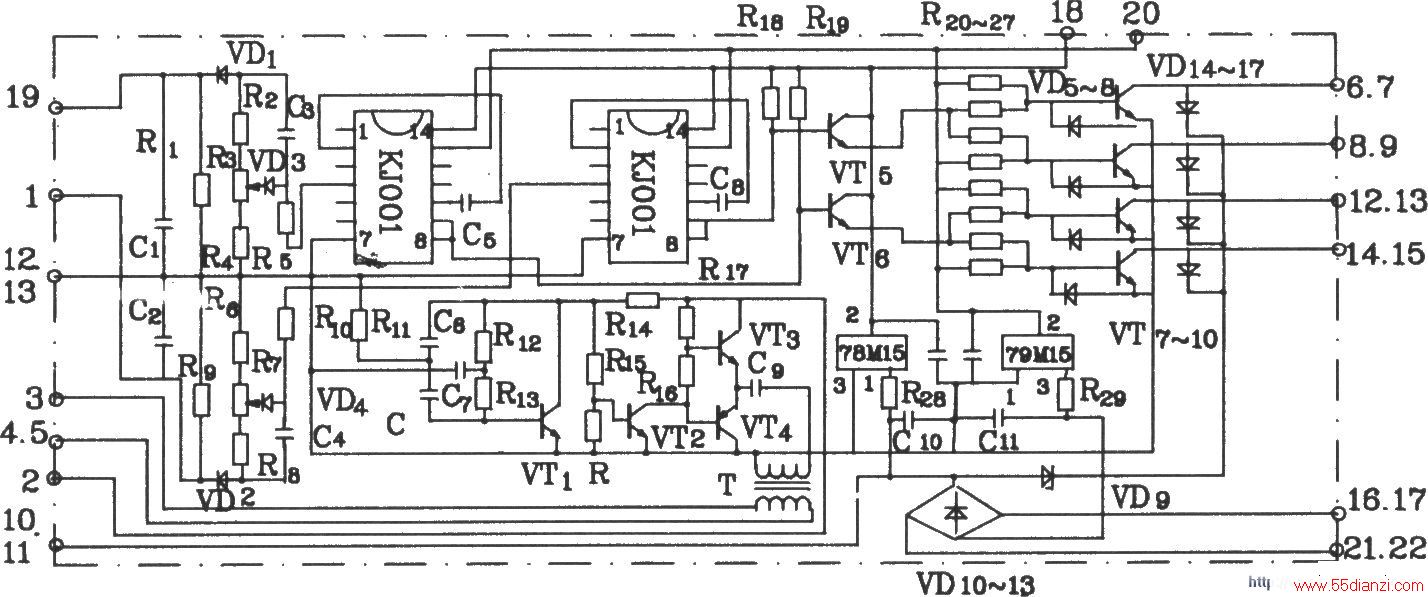

KJN4逆变换相板电原理图 KJN4逆变换相板电原理图
