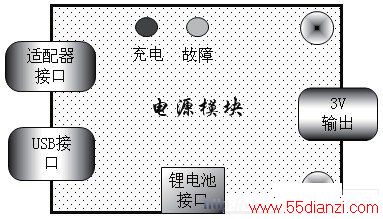

电源模块 外形封装如图1。
图1 电源模块

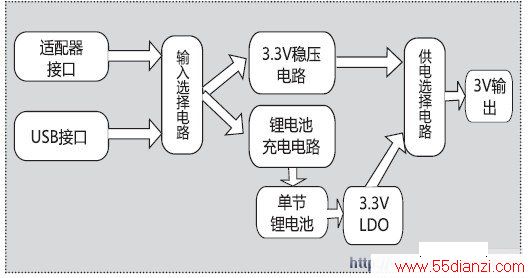

电源系统原理框图如图2，由输入选择 电路 选择外接电源的供电方式，电源输入的电压值为4.5~6 伏，有外接电源时，直接经 3.3V 稳压器 稳压后输出，如果电池电量不足时，同时通过 锂电池 充电电路对锂电池进行充电；没有外接电源时，由锂电池供电，经3.3V 低压差线性稳压器 稳压后输出，供电选择电路根据是否有外接电源，选择由外接电源供电或者锂电池供电。
图2 原理框图
二、电路设计
1. 输入选择电路

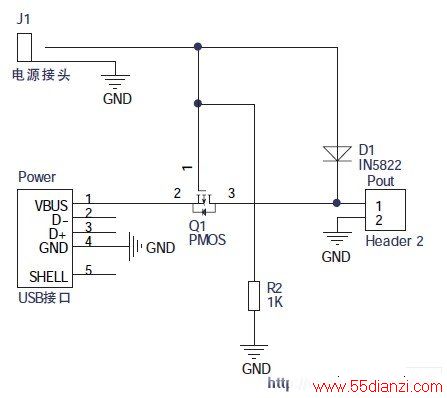

输入选择电路用以实现对外接供电电源的选择，本设计中采用目前主流的USB 供电以及电源适配器供电两种方式，以适应不同的供电环境，外接电源的供电电压需在 4.5V ~6V 之间，当两者共同存在时，适配器具有优先权，具体实现方法如图3，分以下三种情况：
图3 输入选择电路
●只有电源适配器供电，PMOS 管截止，输入电压经D1 降压后，给后级电路供电，D1 采用肖特基 二极管 ，导通压降约为0.3V ；
●只有USB 供电，PMOS 管导通，D1 用于防止USB 接口通过 电阻 R2 消耗电能；
●两者同时存在，PMOS 管截止，电源适配器输入电压经D1 降压后，给后级电路供电。
2. 锂电池充电管理电路
锂电池充电电路采用 CN3052 锂电池充电芯片，CN3052 可以对单节锂电池进行恒流或恒压充电，只需要极少的外围 元器件 ，可编程设定充电电流，恒压充电电压为4.2V。并且符合USB 总线技术规范，非常适合于便携式应用的领域。

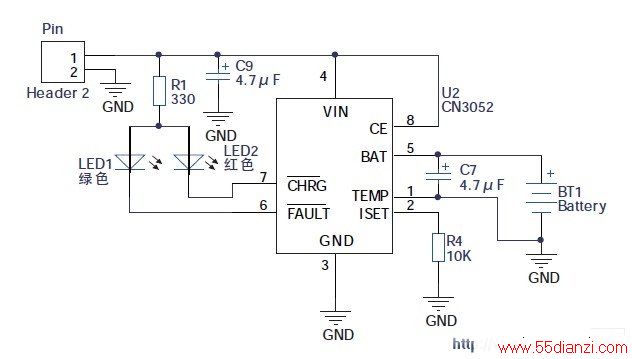

应用电路如图4，只需要很少的外部元件，输出电压4.2V，精度可达1% ，CE 为芯片使能端，高电平有效。
绿色LED 用于指示电池是否处于故障状态，红色LED用于指示是否处于充电状态。本设计中TEMP 管脚接到地，未使用温度检测功能。R4 用于设定恒流充电电流，计算公式为：
I =1800V/ R4 ；
本设计中R4 为10KΩ，充电电流为180mA。
