FTEK FT-B320ATX型微机电源的原理分析

FTEK FT-B320ATX型微机电源的原理分析

点击数:7401 次   录入时间:03-04 12:03:42   整理:http://www.55dianzi.com   稳压-电源电路

  AT2005芯片各引脚功能及外围元件的作用分析

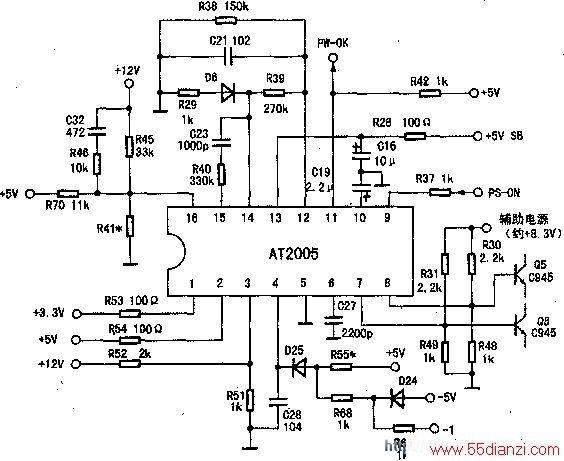

  AT2005为塑封双列16脚直插式结构,笔者根据FT-B320ATX型微机电源电路板测绘出AT2005芯片及其外围电路,如下图所示。现对各引脚功能及所接外围元件的作用分析如下。

  芯片①~③脚分别为+3.3V、+5V及+12V电压的过压/欠压检测输入端。其中+3.3V和+5V分别经隔离电阻R53、R54(均为100Ω)接入①、②脚,而12V需经电阻R51、R52分压后(约4V)才能接入③脚。这是因为③脚设定的正常输入电压值约为2.37V~4.64V,超出此范围电路即自动保护。

  ④脚为-5V与-12V的过压/欠压保护检测输入端。因芯片的输入端不允许负电压直接接入,故通过+5V电源与R55将④脚电位拉高。④脚设定的正常输入电压值约为0.63V~1.25V,超出此范围电路即自动保护。通过调整R55的阻值可改变过压/欠压保护的起控点,在FT-B320ATX型电源实际电路中R55采用4.7kΩ与750Ω两电阻并联。

  ⑤脚为电源地,13脚为电源。AT2005电源最大允许电压为5.5V,常用值为5V。实际电路中由辅助电源(+5V SB)经R28、C16滤波后接到13脚。

  ⑥脚为锯齿波振荡电容接入端。芯片内部锯齿波振荡器的振荡频率fo由该脚外接电容C27的电容量决定,其计算公式为:fo=410000/(3.3×CT)kHz,式中CT即下图中的C27,单位为pF。例如下图中C27=2200pF,则fo=410000/(3.3×2200)=56.5kHz。

  ⑦、⑧脚分别为PWM驱动输出1与PWM驱动输出2,外接半桥推动管Q5、Q6的基极。因为是漏极开路输出方式,外电路需分别加接上拉电阻R30与R31(下图)。输出脉冲频率为上述计算所得锯齿波频率fo的1/2。

  ⑨脚为开/关机控制信号(PS-ON)输入端,低电平有效。

  当⑨脚输入低电平时,通知主电源开机;反之,输入高电平(或⑨脚开路)时关闭⑦、⑧脚的PWM输出,从而关闭主电源。

  11脚为电源正常(PW-OK)信号输出端,高电平有效,R42(1kΩ)为上拉电阻。11脚输出高电平即为向主机发出的电源正常(PW-OK)信号;否则11脚为低电平。⑩脚为电源正常信号(PW-OK)延迟时间设定端。延迟时间长短由该脚外接电容C19的电容量决定,C19常用2.2μF,相应延迟时间约250ms。

  12脚为信号检测输入端。误差放大器的输出(14脚)信号经电阻R39(270kΩ)、R38(150kΩ)分压后接入12脚(参见下图),当该电压大于某确定值(如0.625V)时,才允许11脚产生“PW-OK”高电平信号。

  15脚为IC内部误差放大器的反相输入端,14脚为误差放大器的输出端。外电路中该两脚间接有阻容串联补偿网络R40(330kΩ)与C23(1000pF),以改善误差放大器的频率特性,消除自激并增加带宽。

  16脚为电压调整输入端,即IC内部误差放大器的同相输入端。+5V和+12V电压经电阻网络R45(33kΩ)、R70(11kΩ)和R41分压取样后,经16脚送入误差放大器的同相输入端。通过调整R41可改变⑨脚与⑩脚输出脉冲的宽度,从而对电源输出电压进行调节。本电路中的R41采用4.6kΩ与220kΩ两电阻并联。

  AT2005芯片工作仅需(+5V SB)的辅助电源,而不像传统的ATX电源脉宽调制芯片TL494那样另需一组约+19V的辅助电源。但FTEK FT-B320ATx电源辅助电源仍有两组,一组为+5V SB,另一组为+8.3V(实测),后者为推动管Q5、Q6及偏置电路提供电源(参见下图)。



www.55dianzi.com

表1 AT2002在路电阻(KΩ) 引脚号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 红笔测(黑接地) 0 0 1 5.6 0 7.9 1 1 8.5 8 0.8 8.2 0.05 5.6 8 3 黑笔测(红接地) 0 0 1 8.8 0 8.2 1 1 8.8 8.5 0.8 8.7 0.05 8.9 19 3 表2 AT2002在路电阻(KΩ) 引脚号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 红笔测(黑接地) 8 8 8 8 0 7.9 8 8 8.5 8 7.6 8.5 5.1 6.2 9 9 黑笔测(红接地) 51 80 51 9.5 0 22.1 ∞ ∞ 9.5 9.5 16.9 9.5 10.4 9.5 19 ∞

  从实际维修来看。该电源故障率较高的主要原因是其电路板焊接质量欠佳。特别是一些大电流元件(如整流二极管、快恢复二极管、开关变压器、半桥功率管及滤波电感等)的引脚有的粘锡太少,一般使用一年左右就产生焊点裂纹,导致电源不工作。此时若仔细补焊引脚,可收到立竿见影的效果。另外,FT-B320ATX微机电源的设计功率容量较小。尽管铭牌上未标出输出功率值,但电路板上5A保险丝旁却印有“F5A/250V(For 180W~230W)”的字样,即180W~230W时采用型号为F5A/250V的保险。但实际使用中却发现,只要负载稍微重一点,电源就带不起。

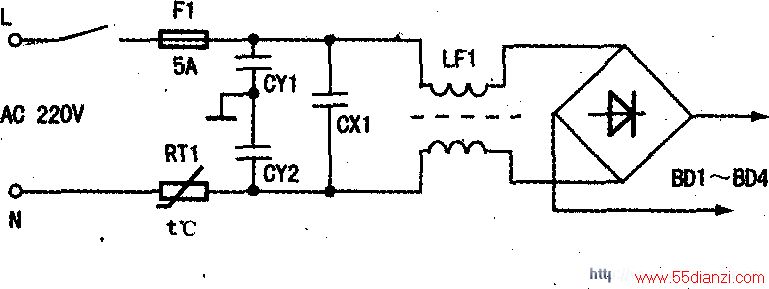

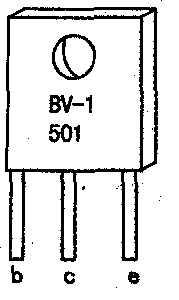

  几个元件的代换FT-B320ATx型微机电源的交流输入端串有一功率型NTC热敏电阻RT1(参见上图),淡绿色,形状类似瓷片电容,其主要作用为抑制开机瞬间的浪涌电流,从而保护整流元件并减小对电网的冲击。热敏电阻RT1型号为“8S050M”。常温(25℃)下实测为5Ω,若损坏可用“SCK 054”代替。辅助电源电路中的开关管Q3形状如下图所示,正面印有两行文字,分别为“BV-1”与“501”,未查到其参数,若损坏可用2SC22988、BUX87等代替(注意引脚排列)。另外,市面上有类似AT2005的芯片AT2005B,经对比发现两芯片引脚功能、排列有区别,购买与代换时须特别注意。
