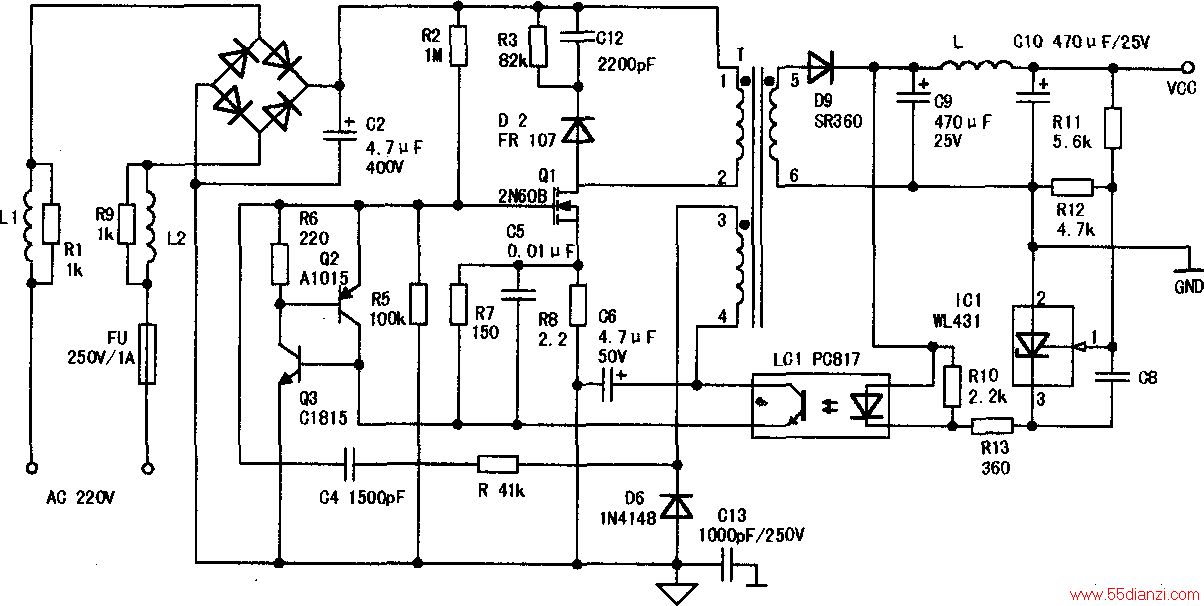

随着电脑的普及，外置式电脑电视接收机（俗称电视盒）几乎成了家用、办公电脑的“标配”。使用中发现，早期生产的电源、主板一体化的电脑电视接收机由于体积大、散热好，因而故障率较低。而后期生产的外置式电脑电视接收机为了缩小体积，大多采用了电源与接收机主板分离的设计，其外置的电源适配器体积小（与手机旅行充电器相当）、输出电流大（标称5V／1A）、发热量高，因而故障率较高。虽然所用元器件较少，但由于此类产品一般不配图纸，维修资料甚少，给维修工作带来一定难度。近期接修了多台不同型号的电脑电视接收机，均为外置的电源适配器损坏。维修中发现，此类电源适配器的电路原理大同小异，基本上采用了同一种开关电源，而且故障原因大多为散热不良所致，具有一定的共性。现以佳的美TV5688电脑电视接收机电源适配器（其他机型大同小异）为例，简析其工作原理及故障排除方法。依据实物绘制出的原理图如下图（图中元件数值均为实测，元件编号均为原板所标，不连贯）。
由下图可见，这款电源适配器采用了脉宽调制式开关电源，其工作过程为：220v市电经桥式整流滤波后，在C2两端产生+300V直流电压，经开关变压器T（1）～（2）绕组加到开关管Q1的漏极，同时经电阻R1加到Q1的栅极，为开关管提供启动电压，Q1导通，T的（3）脚输出的脉冲电压经R4、C4为Q1提供反馈脉冲，使Q1持续振荡工作，D6为保护二极管。T的（4）脚输H{的交流电压经光耦内的光敏管整流后加到Q2的集电极和Q3的基极，由Q2、Q3对Q1的栅极进行脉宽调制。同时，T的（5）～（6）绕组输出交流电压，经D9整流、c9、c10滤波后输出（图1中L为所加，实物为一跨线），为电视盒提供工作电压。R11、R12、IC1组成取样、稳压电路，由IC1的取样输入端检测输出电压的高低，控制光耦内发光二极管的发光强度，进而控制光耦内光敏管的导通程度，也就控制了Q2、Q3对Q1的调制幅度；正常工作时，光耦内的发光管不发光。如果C10两端电压升高，取样电压随之升高，光耦的导通程度增加，Q1、Q2的导通量增大，控制Q1的输出脉冲变窄，开关变压器T的次级输出电压相应下降；当C10两端电压下降时，控制过程与之相反，使C10两端的电压始终保持稳定（本机空载时输出7V）。R7、R8组成过流保护取样电路，当某种原因使流过Q1的电流增大时，R8上的压降随之增大，此电压通过R7加到Q2的集电极和Q3的基极，控制原理与光耦控制相同。
