方正Xk09－104－1001型电脑主机电源采用FSPGROUPINC公司新生产的FSP145－60SP型ATX开关电源。它由主电源、辅助电源(副电源)及保护电路构成。辅助电源主要用来给微机主板“电源监控”电路、脉宽调制芯片及推动组件供电；主电源用来给微机主板其它电路供电。主电源受控于辅助电源，只有在辅助电源工作正常的情况下，主电源才能工作。
一、交流输入及整流滤波电路

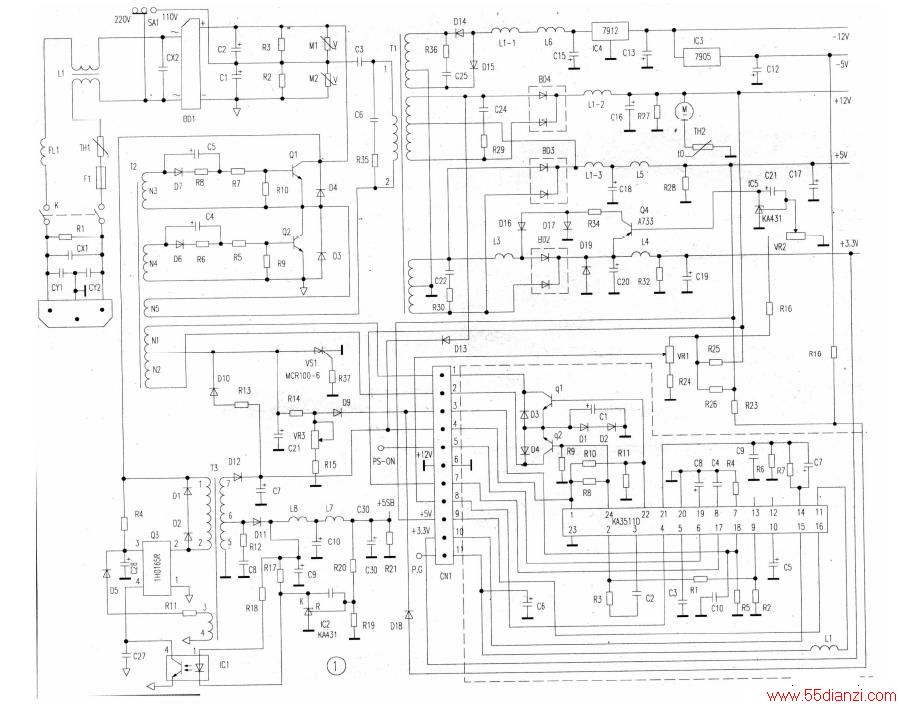

根据实物绘出开关稳压电源的原理图。当接通电源时，220V或110V交流市电经CX1～2、CY1～2、L1等组成的抗干扰电路，将交流供电网中高频杂波滤除后，送入BD1构成的整流电路(220V时为桥式整流；110V时为半波倍压整流)，经整流后，在C1、C2及R2、R3均压电阻上得到300V左右的直流电压，作为主电源电路及辅助电源电路的工作电压。负温度系数热敏电阻TH1限制开机瞬间因C1、C2充电产生的冲击大电流。M1、M2为压敏电阻，其作用有两个方面：一是SA1误切换防护，当输入电压220V时，如果SA1开关误拨在110V～侧，则因整流滤波电路处于倍压工作状态，会引起整流滤波电路的输出电压过高(600V)而损坏开关电路，甚至损坏主机。
加入压敏电阻以后，当SA1误动作时，压敏电阻承受的电压高于其标称电压而短路，并引起保险管F1断路，从而切断交流电源输入，保护设备和电源本身：二是用来防止市电过高带来的危害。
二、辅助电源
(1)1H0165R芯片简介
1H0165R是一种新型的四端离线式单片电源集成电路。它内含振荡器、复位电路、脉宽调制电路及MOS-FET场效应管，并具有过压、欠压、过流等保护功能。其引脚功能与实测数据见附表。
(2)工作原理
300V左右的直流电压，一路经过开关变压器T3的①－②绕组，加至电源厚膜块Q3(1H0165R)的②脚，为电源电路提供工作电源；另一路经过启动电阻R4届，对C28充电，当C28两端的电压达到1.5V时，Q3内部的振荡电路开始工作，输出可控脉宽的PWM脉冲信号，使Q3内部的功率开关管工作在开关状态，T3的初级绕组上就有脉冲电流流过。根据电磁感应原理，T3的③－④绕组便会产生感应脉冲电压。该电压经D5控流C28滤波后得到约16.5V的直流电压，并加至Q3③脚给Q3提供正常工作所需的工作电压。
(3)稳压控制电路
稳压控制电路由误差取样电路IC2、光电耦合器IC1、Q3的④脚内部电路及其外围元件组成。
稳压取样输入信号，直接从D11、L8、C10、L7、c30整流滤波所产生的非受控＋5SB电压上进行取样，经IC2内部比较电路处理后，从IC2的K端输出控制信号，去控制IC1中发光二极管发光强度，使之随＋5sB电压的变化而变化，并作用于光敏管以改变其导通程度，通过脉宽调制电路来控制开关管的导通时间，从而获得稳定的直流电压输出。
(4)保护电路
该机中的D1、D2构成了尖峰吸收回路。其作用是在Q3内部开关管由导通转为截止时，将开关变压器T3初级绕组所产生的反向高压吸收，以免其叠加在＋300V电压上，使Q3内部的开关管击穿损坏。过压、欠压、过流等保护功能由1H0165R内部电路完成。
(5)输出电路
该机辅助电源二次回路共提供3组电压。其中⑤－⑦绕组上产生的高频感应电压经D12整流、C7滤波后得到约28V电压，为开关电源智能控制电路及推动电路(由q1、q2、C1、R11等组成)提供工作电压。⑤－⑥绕组上产生的高频感应电压经D11整流，C9、L8、C10、L7滤波获得＋5VSB电压，为微机主板“电源监控”电路提供工作电源。若该电源异常，当采用键盘、鼠标、网络远程方式开机或按下机箱面板启动按钮时，ATX开关电源无法受控启动输出多路直流稳压电源。
R6、R7分压值设定死区控制端脚的电位，限定最大导通占空比。脚电位越高，死区时间越长，输出脉宽越窄。C7是缓启动电容，刚接通电源时，因电容两端电压不能突变，故C7两端电压为零，脚的电位近似为＋5V，输出脉冲占空比为零。随着C7的充电，脚电压逐渐降低，导通占空比逐渐增大，输出电压逐渐受控，从而避免开机瞬间稳压控制电路未及时工作，导致开关管Q1、Q2损坏。当C7两端的充电电压达到一定值后，软启动作用结束。D3、D4是两只钳位二极管，保护推动管q1、q2。D1、D2及C1用于抬高推动管q1、q2发射极电平，保证q1、q2基极的有效低电平脉冲出现时能可靠地截止。
（3）半桥功率变换电路
ATX电源受控启动后，半桥变换输出管Q1、Q2，其基极在驱动脉冲的作用下，两管轮流导通或截止。当Q1导通而Q2截止时，300V直流电压和C2放电电流经Q1c／e极→T2N5绕组→②－①绕组→C3→C1形成放电回路。该电流在T1②－①绕组上产生②＋、①－的感应电势；当Q2导通而Q1截止时，储存在C1电容上的150V直流电压由C1→C3→T1初级绕组→T2N5绕组→Q2c／e极→C1形成放电回路。该回路还包括300V直流电压对C2形成的充电电流，充放电流在T1初级绕组上产生①＋、②－的感应电势。由此可见，无论是Q1导通还是Q2导通，T1初级组中均有电流流过，且两电流大小相等，方向相反。因此，开关变压器T1次级各绕组中将会产生大小相等，方向相反的双向感应电压，分别经整流滤波后，向微机主板提供各种直流工作电源。
D3、D4分别是Q2和Q1的反向击穿保护二极管。D6与R6、D7与R8分别为C4和C5提供能量泄放回路，为Q1、Q2下一个周期饱和导通作好准备。C6、R35为尖峰吸取网络。C3为T1的防偏磁电容。
（4）PS－ON控制电路
ATX电源待机状态，ATX主板启闭控制电路的电子开关断开，开关电源智能控制芯片U1⑥脚输出高电平PS－ON控制信号。
ATX电源受控启动，PS－ON控制端被PC机主板启闭控制电路的电子开关接地，U1内部的PWM控制电路开始工作，通过其（22）脚和（24）脚向外输出相位相差180°的控制脉冲，去控制T2初级绕组的激励振荡，并在T2次级感应电势，使Q1、Q2轮流导通或截止，T1次级各绕组将感应出脉冲电压，分别经整流滤波后，向微机提供＋3.3V、＋5V、＋12V、－5V、－12V直流稳压电源。
（5）P、G信号形成电路
该机P、G信号形成电路由KA3511D组件⑩脚和（11）脚及其外围元件共同构成。C5是缓启动电容，当用户在刚启动电源时，因C5两端电压不能突变，使（11）脚输出零电平P.G信号。
随着C5充电，大约100ms～500ms后，使得KA3511D的（11）脚所输出的P.G信号由0V跳到＋5V。主机检测到P.G电源完好的信号后，进入系统初始化操作和自举启动的运行。
（6）自动稳压控制电路
1）＋3.3V、＋5V、＋12V自动稳压控制电路本电路为多取样稳压电路（＋3.3V、＋5V、和＋12V），`?‘通过③、④脚的误差放大电路来实现的。图中R3、C2组成误差放大器负反馈回路。当＋3.3V、＋5V或＋12V输出电压升高时，由VR1、R24取得采样电压送到U1④脚与③脚电压比较，产生误差电压控制信号，使（22）、（24）脚输出脉宽变窄，开关管Q1、Q2导通时间缩短，将导致直流输出电压回落至标准值，反之亦然。
2）＋3.3V自动二次稳压控制电路＋3.3V自动稳压控制电路由VR2、IC5、Q4、D16、L3等组成。其作用就是取样电路将电源输出的直流电压变化检测出来，通过控制电路来改变电感线圈可变感抗，从而保持输出电压精确稳定。若某种原因使输出电压上升，经VR2分压以后，送到控制极R的电位也随着上升，IC5阴极K的电位下降，Q4饱和导通，向L3注入的反向电流使L3可变感抗增大，导致BD2整流输出电压降低。反之，Q4导通程度减弱，注入L3的反向电流使L3可变感抗减小，BD2整流输出电压上升。
（7）自动保护控制电路
1）过流、短路保护控制电路当负截短路或其他原因引起开关变压器T1的初级绕组中的电流过大时，将使与其串联的12的N5绕组电流过大，由于互感使N1、N2线圈压降增大，q1、q2集电极截止电压升高。该电压经D9、R14、R15、VR3、C10整流、滤波和分压，将使KA3511D的（18）脚电压升高，其内部保护电路启动，关断（22）、（24）脚调制脉宽输出，迫使电源进入自动保护停机状态。
另外，可控硅VS1也具有过流保护功能。
2）3.3V、＋5V、＋12V过压／欠压保护若开关电源的稳压控制电路异常，引起KA3511D（15）脚（3.3V过压／欠压保护检测）、（16）脚（5V过压／欠压保护检测）、（17）脚（12V过压次压保护检测）的输入电压达到过压或低于欠压保护电路动作的阂值时，KA3511D内的过压／欠压保护电路动作，使KA3511D（22）脚、（24）脚没有脉冲输出，开关管停止工作，实现过压欠压保护。
