110V-220V电脑电源切换电路

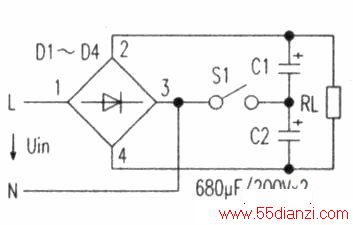

　　从国外带回一台台式电脑．使用中因为市过电压而损坏。检查电源，发现有115V和230V两挡市电电压选择开关，电路原理图如附图。
　　
　　SI断开时选择市电220V．闭合时选择市电110V．电路非常简洁。
　　
　　SI断开时，适用于市电220V。桥式整流时由CI、C2串联滤波，等效电容量为680uF/2=340uF．如果两电容容量相等．则每只电容承受Um/2=155V直流电压．RL端电压为310V。    ‘SI接通时适用于市电IIOV．其正半周从L经Dl、CI、SI到N．对CI充电，可充到约155V：正半周还一条通路：从L经DI、RL、C2、S1到N．为RL供电。
　　
　　负半周从N经C2、D4到L．对C2充电，也可充到约155V；负半周还有一条通路：从N经S1、C1、RL、D4到L，为RL供电。
　　
　　负载RL两端的电压为CI、C2端电压串联后的电压，约310V。可见，无论市电为220V或IIOV．经切换开关S的正确切换，负载两端电压都大约是310V。
　　
　　SI闭合时，我们称其为倍压整流。D2、D3承受约155V的反压，总是处于截止状态，它们都不参与工作。
