Cisco 2651XM路由器电源适配器型号为ASTECAA21430。

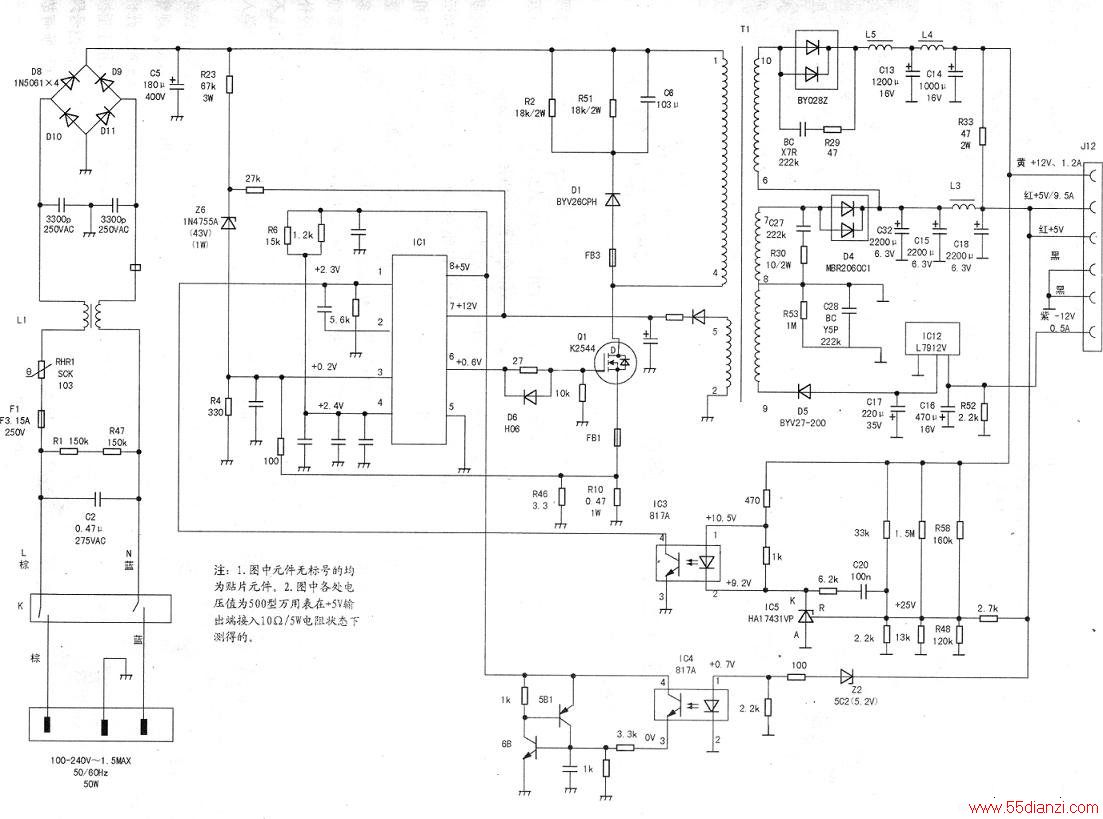

对照实物绘其电路图如下图所示。
1．稳压控制
由ICl(UC2842B)的①脚、光耦IC3(817A)、精密稳压器IC5(HA17431VP)及其R极系列取样电阻及取样电压+12V、+5V等组成。当+12V、+5V输出电压升高或降低时，通过IC5的控制，IC3内部的光敏三极管导通程度将加强或减弱，从而改变IC1①脚电压，进而调整⑥脚PWM脉冲的占空比，改变开关管Q1(K2544)导通截止时间，达到稳定输出电压的目的。
2．过压保护
由市电电压过高及输出电压过高保护两部分组成。
(1)市电电压过高保护电路由电阻R23(67kΩ/3W)、稳压管26(1N4755A)、电阻R4(330Ω)、IC1③脚等组成。当市电电压过高时，26击穿导通，当IC1③脚电压达到1V时，IC1⑥脚关闭PWM脉冲输出，电源停止工作，输出无电压。
(2)输出电压过高保护电路由光耦IC4(817A)、稳压管22(5C2)、三极管581、6B及IC1⑧脚等组成。当稳压环节失效或某种原因引起+5V输出电压过高时，22击穿导通，IC4内部的光敏三极管导通，IC1⑧脚+5V基准电压通过光敏三极管送入三极管6B的b极，进而使三极管581、6B自锁导通，+5V基准电压被短路，IC1④脚定时电路无法工作，电源停止工作，无输出电压。
3．欠压保护
由UC2842B芯片内部电路决定。当⑦脚供电电压小于10V时，UC2842B启动欠压锁定电路关闭开关控制器，电源停止工作，输出无电压。
4．过流保护
由过流检测电阻Rl0(0.47Q/1W)、R46(3.3Ω)、UC2842B③脚等组成。当过载或输出短路时，R10、R46上压降增大，当UC2842B③脚上的电压达到1V时，⑥脚无输出，开关管截止，实现过流保护。
5．反峰抑制
由电阻R2(18kΩ/2W)、R5“18kΩ/2W)、电容C6（103ΩF）、二极管D1(BYV26CPH)等组成。作用是在Q1截止时避免+300V电压与Tl①一④绕组产生的反峰电压叠加击穿Q1。
