电子管功放中的接地走线，对功故机的信噪比与电性能的优劣有重要影响。特别是在增益较高的多级放大器中，其接地走线的布局方式尤为重要。因为功放机中的接地线具有双重作用，既是直流电压与电流供给回路，又是音频信号的通路，其间通过的直流电压电流大小及交流信号的强弱亦不相同。
虽然用万用电表测量功放机内的所有接地回路，其阻值均为0Ω，但对交流信号而言，各接地通路之间仍存在着电位差。如果采用高频微伏表测量时，其间的电位差可达数微伏以上。在高增益的多级功放机中，如接地走线布局不当，在高增益的输入端如混入数微伏的交流杂波信号，经过多级放大器逐级放大后，将给功放机的信噪比带来极大的影响。
目前比较流行的接地方式有两种：母线接地方式与单点接地方式。
功放机的母线接地方式是采用直径为1-1.5M左右的粗裸铜丝或镀银铜丝作为接地母线，在功放机的底板上按照放大器的电子管位置就近顺序排列。一般由输入端子至第一级、再至倒相级、推动放大级、功率放大级，最后至电源变压器的接地端。接地走线的次序切不可前级与后级颠倒。立体声功放的接地走线必须左右声道严格分开，并各自按照顺序排列。同时必须注意输出端的大电流接地线切不可与输入端小电流接地线直接相通。下图为母线接地方式示意图：
单点接地方式一般使用在高增益放大器的输入级，或者当功放机中部分采用电路板时，其接地走线的原则也必须按照功放级的前后级顺序排列，切不可前级与后级颠倒。
单点接地方式所强调的是，每一级的通地必须接在同一接地点上(就是我们常说的“一点接地”)，其中该级的栅极电阻、阴极栅负压电阻及旁路电容的通地尤为重要，两者之间不允许再有导线存在。因为导线难免存在电阻，它可能存在的电位差，对高灵敏的放大器来说，等于在放大管阴极与栅极之间串接了一个交流电源，经过逐级放大后，即会产生严重的交流声。

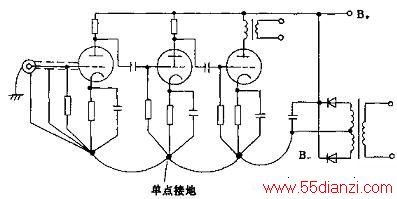

输入端子的屏蔽隔离层接地，也必须在前级放大管的同一接地点通地。外层屏蔽罩壳或输入端子外壳应与功放机外壳相通。下图是单点接地方式示意图：
单点接地方式与母线接地方式不是绝对分开的，一般可混合使用。如在高灵敏的前级采用单点接地方式，而在功放级、电源滤波级等处可采用母线接地方式。
对于带前置放大级的功放来说，其放大级数可达5-6级。这样在MIC传声器或AUX拾音输入端的灵敏度极高，可高达3-5mv。如果在输入端混入微弱的噪声电平，即使输入端噪音电平仅为0.01mv时，经多级放大后，如其有用信号输出电压从3mv增加到30v时、噪声电平亦会由0.01mv，被放大至0.1V。这样该功放的信噪比将近于50dB，会给输出信号造成极大的干扰。
而对3-4级的功放来说，其输入灵敏度为0.3-0.5v，如果输入级同样也混入了0.01mv的噪声电平，经过较少级数放大后，有用信号被放大了100倍，噪声电平即被放大至1mv。则该机的信噪比即达到了80dB，如此，尚可接受。
对高灵敏度的多级放大器来说，由于放大级数多，增益也高，对微弱的噪声信号决不能等闲视之，因此高品质的放大器多采取电路隔离措施。如在一台功放机内，将前级与后级分开，使的级放大与后级放大各成回路，再由多芯插头将前后级相连。
此外，对灵敏度较高的MIC传声输入端，为防止噪声电平干扰，多采用低阻抗、平衡式的输入方式，在输入端还常备有屏蔽式隔离装置，将前级放大予以独立，这样即可有效地减少噪声的干扰。
一点接地，在电子管功放电路的布线中是一项值得重视的措施。下图为一点接地示意图：
对于输入级与电压放大级的元件接地问题尤为重要。需要实行一点接地的元件，主要有栅极电阻、阴极电阻与旁路电容等。最好仅用元件引线直接焊接，尽量不使用导线，否则极易产生交流杂声干扰。
栅极电阻敏感性最强，因此对前级功耗很小的栅极电阻，其体积越小越好，可采用0.25-0.5w的小体积电阻为宜。其电阻一端应直接焊接在管座上；另一端直接通地。如果因元件尺寸或位置关系，难以做到同一点接地时，亦可就近接在同一根粗的地线上。下图为近端接地示意图：
