电子管功放元器件的组装

　　布线工作结束后，即可开始安装与焊接各级管座上的电阻电容等元器件。自制功放多采用搭棚式焊接方式。搭棚方式可以就近走线，达到合理布线的要求。功放所使用连接线，为了便于识别，一般习惯上直流高压线用红色，屏极连线用或橙色，栅极连线用绿色或蓝色，阴极连线用棕色或黑色。

　　各放大级的栅极电阻、阴极电阻与旁路电容必须在就近处同一段母线上一点接地。栅极电阻由于功耗最小，为防止感应噪声，可采用体积较小的0.5W金属膜色环电阻为最佳。

　　电子管栅极阻抗很高，灵敏度也较高，所以栅极回路的耦合电容、电阻等元件，不能与高压回路及屏极回路的元件贴近，以防止外辐射电磁场的干扰。同时对有极性的耦合电容在焊接时必须识清，正端接电子管屏极，负端接电子管栅极。接反时会因漏电加大，耐压降低引起弊病。此外，要注意耦合电容的耐压必须在400V以上。

　　级间精合电容与功放的靓声有很大关系，可选用介质损耗小、转换速率快的电容，如采用CBB聚丙烯、CB聚苯乙烯、CZM油浸电容、CZ30纸介电容等。如选用WIMA、SOLEN、MKP等音响专用金属化无感电容则更好。

　　输入管栅极灵敏度很高，相关音量控制电位器的引线又较长，为防止杂波信号的干扰，必须采用金属屏蔽隔离线，其金属编织线的外层接地，必须安排在输入管阴极处入地，切勿将接地端接到大电流的输出端子上。

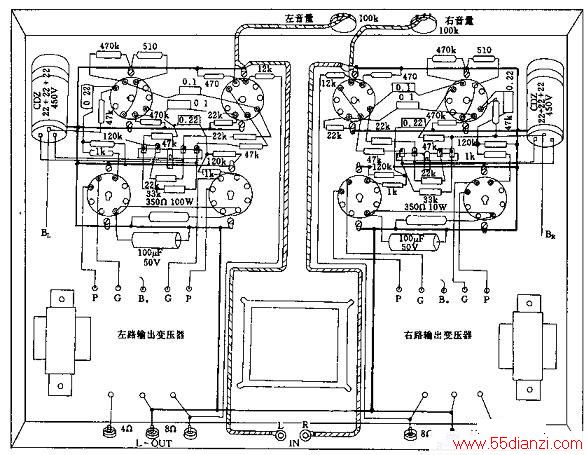

　　下图是立体声功放元件排列示意图：
