下图中的RC负反馈网络加在放大管的屏极，将输出信号反馈一部分至该管的栅极。因为在共阴极电路中，电子管屏极的电位与栅极电位正好相反，故形成负反馈。栅极因负反馈加入而使输入电压降低，放大管的放大倍数也随之降低；放大器因负载变化所引起的相位失真和频率失真均得到改善，其电压反馈量是由电阻R与C来决定的。一般电路中R的阻值为几百千欧，它与放大器的频率无关。C的容量为0.01-0.1左右，C与放大器的频率特性相关，可以对某一频段的信号实施负反馈。
单级电压负反馈电路
将后一级放大管屏极的信号，通过电阻R反馈到前一级电子管的屏极。因前级信号经栅极倒相后，前级与后级两管的屏极相位亦相反，这样即组成屏至屏极的负反馈网络。反馈电阻R的阻值-般取1-1.5MΩ。若R的阻值过小时，会降低输入阻抗，同时对放大器的低频响应造成影响。
级间负反馈电路图
图中阴极电阻RK不加旁路电容，音频信号的屏极电流通过RK以后，使RK两端由于降压作用产生了一个音频电压，这个电压和栅极上原来输入电压相位是相反的，所以产生了负反馈作用。
电流负反馈一般加在功放机中的中间放大级或推动放大级。一般功率管阴极施加电流负反馈功率放大会降低输出功率和增大屏极内阻。

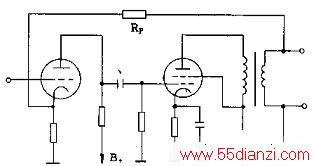

利用极间负反馈亦能有效地抑制噪声，下图中的电压负反馈电阻RP是设置在中间放大级与输出级之间。
级间负反馈电阻与阴极电阻相串连，凡被加负反馈的中间放大级，除了受反馈电阻RP作用外，一定还要有本级的电流负反馈。
级间负反馈不限定二级，亦可为三级或四级，但必须注意其相位关系，因为负反馈电压的相位必须和原来输入信号相差180°。如相位相同，会形成正反馈而产生自激，破坏放大器的正常工作。

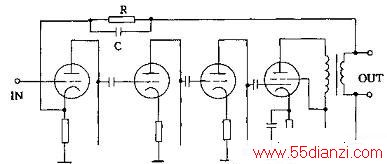

下图为整机负反馈电路，RC负反馈网络设置在输入级与输出级之间。这种整机的负反馈被称为大回环负反馈。
近年采由于这种深度的大回环负反馈，对功放的瞬态响应、转换速率等性能带来影响，故对整机负反馈量都加以合理控制。一般的反馈量控制在6-12dB之间。
