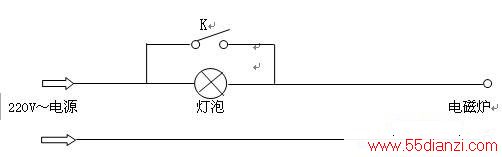

电磁炉维修时,当电路有短路或因存在的故障使IGBT处于打开状态时,此时如果直接插电检查便会将故障扩大,所以维修时在未确定电路状态的情况下,如下图所示在电源输入端串接一个灯泡限流,可防止扩大故障,同时通过观察灯泡的发亮情况,初步判断故障部位。
1、先将开关“K”断开,再插入电磁炉检查,对电路作各点测试时,必须将开关“K”断开。
2、电磁炉在正常情况下插电时都会发出“B”一声响,灯泡不会亮(注意:闪亮一下也说明有故障),开机加热时,灯泡会有规律的间歇闪亮,确认这种状态后,才可以将开关闭合试机。
3、上电灯泡亮,说明电磁炉回路有短路现象,若保险管良好,则重点检查主回路。
4、上电灯泡不亮,电磁炉发出“B”一声(上电正常),但一开始加热灯泡就长亮,说明开关控制电路或振荡电路有故障。
