电磁炉装机图解

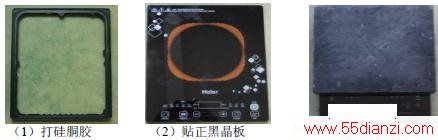

　　1、选合格的面壳套上底壳，在打胶位的中间胶骨上打一圈硅胴胶，贴正黑晶板，平放后用重物（约5㎏）压紧12小时后才可以用。

　　2、
　　

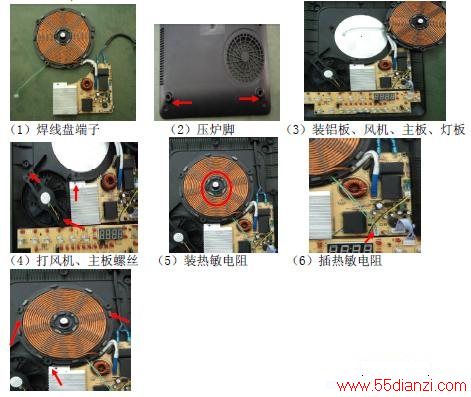

　　①把线盘端子按蓝色线插到主板的LOUT端，黑色线插到LIN端，再用80W电铬铁把端子焊牢到主板上；电源线以棕色线插到主板的L端，蓝色线插到N端如下图(1)；
　　
　　②在底壳的炉脚孔压上2粒锥形炉脚,如下图(2)；
　　
　　③把焊好线盘的主板、风机、灯板、铝板装入底壳相应位置，卡好电源线卡口如下图(3)；
　　
　　④用3粒3×9带介自攻螺丝紧固主板散热片、风机；把硅胶头热敏电阻组件装入线盘中间的卡槽中并插入主板的“HITE”插座中，热敏电阻引线向出风口拉如下图(4)(5)(6)；⑤把线盘摆正在底壳的三个线盘柱上并用3粒4×14大扁自攻螺丝紧固线盘如下图(7)。（7）打线盘耳螺丝　　

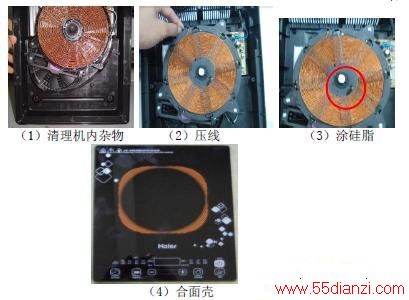

　　3、把装好主板、风机、线盘的底壳组件竖起抖动，清理机内杂物，压好风机线、电源线及线盘引线，硅胶头热敏电阻涂上硅脂，再合上面壳如下图。

　　4、反转底壳，用7粒4×12扁头内六角自攻螺丝紧固底壳。
