要绘制比较复杂一点电路的印刷电路板，应该采用双面板布线，使铜膜走线布线更加合理和简洁。要绘制双面印刷电路板，就不能象绘制单面印刷电路板那样还用手工布线了，因为两面铜膜走线的元件引脚过孔必须完全对齐，不能有丝毫相差，用手工布线费时又费力。其实ProtelPCB99SE具有自动布线功能，既快又美观，且布线规范、铜膜走线最短最合理，这是ProtelPCB99SE最精彩的华章，使我们从事复杂的电路板设计工作显得轻松愉悦。
与绘制简单电路的单面印刷电路板相比，绘制简单电路的双面印刷电路板需要利用ProtelPCB99SE的几项功能，主要有以下几点：
1．使用板框向导绘制板框功能：
ProtelPCB99SE有一个“使用板框向导”绘制板框功能，可以方便地设计所绘电路的板框大小和形式，使用板框向导共有10个步骤，其中只有两个步骤需要修改，其余可用默认值。
2．自动布置元件功能：ProtelPCB99SE有自动布置元件功能，自动布置元件模式有两种：一种是群集式自动布置元件模式；一种是统计式自动布置元件模式。群集式自动布置元件模式适合元件数比较多的电路，而元件数少于100个的简单电路宜采用统计式自动布置元件模式。
3．自动布线功能：ProtelPCB99SE具有强大而超高品质的自动布线功能，布线迅速、规范、简洁而美观。
4．镜向打印铜膜走线功能：ProtelPCB99SE有一项镜像打印铜膜走线功能，可以为我们打印出完全吻合的两面铜膜走线图。
5．业条制作双面板工艺：业余条件下制作双面印刷电路板，用一套特殊的技术，能做出非常精致的双面印刷电路板。

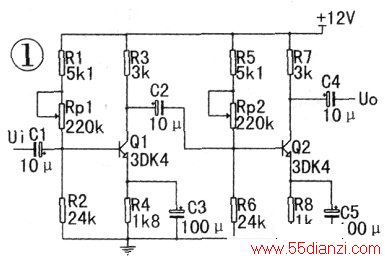

下面结合如图1所示的“两级放大电路”例子，讲述如何在业余条件下，制作双面印刷电路板的过程。
1．进入电路板设计环境
在设计数据库文件“两级放大电路．ddb”下创建一个“两级放大电路．Sch”文件，并进入原理图设计编辑环境。单击菜单Design/Options．，．，将图纸设计成宽550mil．高400mil经适当放大后如图2所示。
2．雷电路原理图及放置连接头

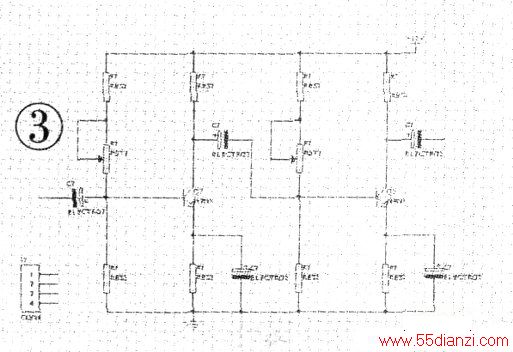

一个制作完成的独立单元电路，有时需要与其它电路连接，或需要连接输入、输出信号，可以在电路上放置一个连接头元件。移动设计管理器BrowseSch选项卡下Browse栏中滚动条找到CON4，双击CON4．同时按下键盘上的“×”键，将其水平翻转后放入图纸左下角如图3所示。
3．放置网络标号
在“两级放大电路．Sch”设计窗口下，单击菜单Place/NetLabel（放置网络标号），鼠标箭头带出一个虚线框（见图4电路输出端），将其放入两级放大电路的输出、输入端及连接头CON4的2、3两个端点如图4所示。双击电路中输入端网络标记文字，将弹出NetLabel对话框如图5所示，在Net栏中输入Ui，单击下方“ok”，放置电路输入端网络标记为Ui；用同样的方法放置连接头CON4的2端网络标记为Ui；用同样的方法放置电路输出端和连接头CON4的3端网络标记为Uo。再将+12V电源标记放置到连接头CON4的1端；将接地标记放置到连接头CON4的4端，完成后的两级放大电路如图6所示。
4．编辑元件属性

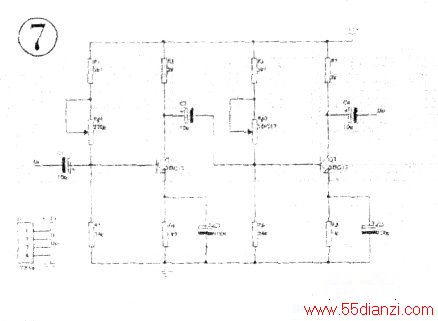

元件属性参阅下表，编辑完成后如图7所示。
5．重编元件序号
如果电路比较复杂，用上述人工编辑元件序号时可能会出现重复、漏编、错编等情况，自动布线时会出错，因此，执行Protel的自动重编元件序号功能，可以避免差错。在“两级放大电路．Sch”设计窗口下，单击菜单Tools/Annotate...，将出现Annotate对话框如图8所示，在Options选项下，单击AnnotateOptions栏的下拉箭头，在下拉列表中选取AllParts．然后单击下方“ok”按钮，将自动生成“单管放大电路．ERP”文件，同时在打开的“单管放大电路．ERP”文件窗口中可见：重编序号后，电阻R1的序号重编为R9；电阻R5的序号重编为R10，电容Cl的序号重编为C6……等等。
6．执行ERC电气规则检查
画电路原理图时可能会发生连线错误、“虚接”、短路等与Protel电气规则冲突的地方，执行ERC电气规则检查后，如果发现有问题，Protel系统会以警告和错误文字提示，并在电路的错误处以红色圆圈打叉标示。在“两级放大电路．Sch”窗口下，单击菜单Tools/ERC--，将出现SetupEleCTRICalRuleCheck对话框如图9所示，使用Protel的默认值，直接单击下方“ok”按钮，将自动生成“单管放大电路．ERC”文件，在打开的“两级放大电路．ERC”文件窗口如图10所示，图中显示没有任何错误。如果有错误，必须排除后才能进入下一步操作。
7．创建网络表
网络表是自动布线的灵魂，是Sch内容到PCB内容的中介桥梁。在“两级放大电路.Sch”窗口下，单击菜单Design/CreateNetlist…，将出现NetlistCreation对话框，使用默认值，单击下方“ok”，将自动生成“单管放大电路．NET”文件，在打开的“两级放大电路．NET”文件窗口中，可以看到网络表的元件申明和网络定义两部分内容。
8．利用板框向导绘制板框
ProtelPCB99SE提供了一个板框向导来协助我们自动地创建一个PCB板框，在创建流程中，我们可以根据需要输入设置数据，包括板框的样式、尺寸、层数、铜膜走线直径、导孔是 否电镀等，最终得到一块符合要求的板框，具体操作如下：
在“两级放大电路．Sch”设计窗口下，单击菜单File/New- -，将出现NewDocument窗口如图11所示。将NewDocument窗口切换到Wizards选项卡下，单击Printed Circuit BoardWizard图标，再单击“ok”按钮。首先出现Board Wizard板框向导对话框(1)如图12所示：图中文字是一些简单介绍，单击下方“Next”按钮，进入下一级；下一级板框向导对话框(2):选中Units栏中的Imperrial单选按钮将使用英制单位mil，选中Metric单选按钮将使用公制单位mm，另外下方共给出10种标准电路板样板可供专业用户选择，我们是制作普通电路板，对该对话框，我们选择默认设置，单击下方“Next”按钮，进入下一级；下一级板框向导对话框(3):可供我们选择板框外观和大小尺寸，现根据我们要制作的两级放大电路的元件数量，估计需要一块宽4500mil，高3500mil的板框，在文本框中输入对应数据，并将下方5个复选框的选勾去除，其它都用默认值，然后单击下方“Next”按钮，进入下一级；下一级板框向导对话框(4):图中显示了上一级设置的板框尺寸，如果需要修改可以在尺寸框中重新输入数据，不修改则单击下方“Next”按钮，进入下一级；下一级板框向导对话框(5):这是一个设置使用几层板层设计的对话框，我们直接使用默认的Two Layer-PlatelThrough Hole，这是制作双面板加上电镀导孔的板框设置选项，单击下方“Next”按钮，进入下一级；下一级板框向导对话框(6):这是一个设置导孔形式的对话框，使用默认穿透式导孔Thruhole Vias only．直接单击下方“Next”按钮，进入下一级；下一级板框向导对话框(7):这是一个选择电路板元件形式的对话框，The board hasmostly下有两个选项，如大多数为贴片元件则单选Surface-mouNTComponents，我们所用元件均为针脚式，所以选Through hole Component．单选该按钮后，下方Number of tracksbetween adjacent pads栏下又出现3个选项，我们单选管脚间只通过一条铜膜走线(One Track)，再单击下方“Next”按钮，进入下一级：下一级板框向导对话框(8):这是一个设置电路板上铜膜性质的对话框，在文本框中可以设置铜膜走线的最低宽度；设置导孑L铜膜直径的最低宽度；设置导孑L上钻孔直径的最低尺寸和设置相邻走线间距的最低宽度。此处，我们暂用默认值，单击下方“Next”按钮，进入下一级；下一级板框向导对话框(9):这是一个询问是否要保存为一个样板设置的对话框，直接单击下方“Next”按钮，进入下一级；下一级板框向导对话框(10)：这个对话框告诉我们已经完成了整个板框的设置流程，单击下方“Finish”按钮，结束板框向导设置，系统将自动打开一个名为“PCB1．PCB”的电路板文件窗口，右击左边设计管理器下的“PCBl.PCB”文件，在弹出的下拉列表中选取“Rename”项，将文件名改为“两级放大电路．PCB”如图13所示。
