1．工具准备
其实上，笔记本电源适配器也不是什么高科技产品，其实和手机、数码相机等电源适配器原理基本一致，只要懂得一些电子知识的人，都能维修它。因此，我们只需要万用表、螺丝刀、焊接工具等。
2．拆卸过程
如果外置电源不供电，这时可以插上电池试试，如果机器可以正常启动，就有可能是电源线或者适配器有问题。然后用万用表检测，查明电源线是否有问题，以简化维修难度，不要一开始就尝试打开适配器外壳。
首先将八形线和电源适配器的连接线拔开，先用万用表检测电源适配器的八形线是否有短路现象：如果有的话，那么必须更换一条八形线。当然，如果更换后故障依旧，那么就必须拆开电源适配器了。
电源适配器上有4个塑料帽，首先将其扣下来，然后用螺丝刀将螺丝取下来，然后打开适配器外壳，需要注意的是：在拆适配器时，尽可能不要破坏外壳，外壳破坏后，会出现电磁辐射加强等问题，影响机器稳定。如果外壳破坏，尽量修补。
打开外壳，首先我们看到的是屏蔽层，小心的将屏蔽层取下来。然后我们就可以看到内部的电路板和电容等元件了。电源适配器，其实也没什么神秘的，和普通的开关、稳压电路没有什么原则区别。也就是一些电容、电阻、电感、开关二极管、电源核心芯片等。
3．找寻故障
首先用肉眼观察检查焊脚，然后用万用表检查电路，如果电路时断时续，一般是接触不良。检查电容、电阻、电感有无问题，如电容出现鼓包，最好及时更换，以免留下隐患。用万用表检测一下保护电路和整流电路，如图6为保护电路，整流电路则由电感线圈和电容组成的滤波电路，然后进入由晶体管组成的开关管电路。
在测试过程中，发现电阻引脚被虚焊了，然后用焊接工具将其补焊上去，将电源适配器再安装好，开机测试，结果问题解决了。
需要注意的是：如果在检测过程中，遇到某个电容有问题，可以购买一个型号和容量相同的电容，然后将有问题的电容焊下来，将新电容焊上去即可。

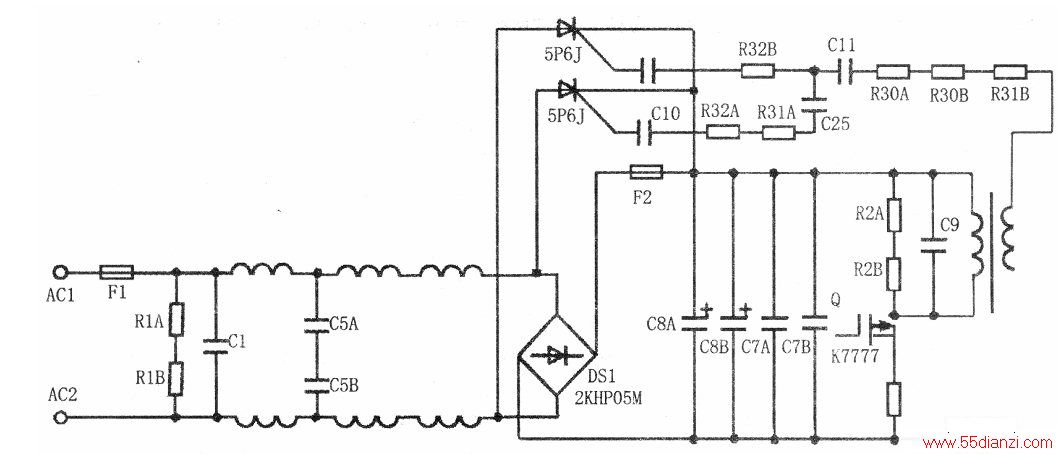

如果发现IC电源芯片有问题，那么可按照同样的方法解决。当然，由于IC芯片绝对是电源适配器中最重要的电子元件之一，电路过于复杂，因此找了一个电源适配器内部的电路图（见下图），按照电路图寻找故障，就能很方便解决问题了。
在使用时，由于目前的笔记本电源适配器功率在65W左右，内部产生的热量主要通过塑料外壳传导散发出来。电源适配器的表面温度还是相当高的，估计温度一般在80℃左右。所以，大家在使用笔记本电脑的时候，尽量不要在上面堆放东西，尤其是易燃材料。
