使用万用表电平功能维修彩电

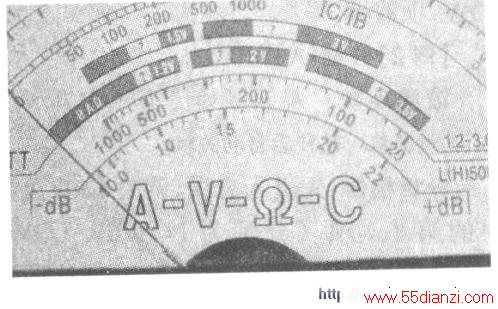

　　大多数指针万用表上有一条标有dB的刻度线，如图所示。该刻度用来表示放大器的增益和线路传输损耗。这里要谈的“dB法”已经失去了“分贝”的含义，只有“隔直通交”的意思，实质是万用表测电平功能的扩充。在实际应用中，将万用表的量程开关置于交流电压挡，如果万用表有dB插座，将红表笔插入dB插座就可以使用了；如果万用表没有dB插座，则应在万能表的红表笔串入0.0lμF~O.033μF/630V的电容器。在电视机检修中，最适合采用“dB法”测虽的部位有：(1)电源部分，包括300V、IIOV、l80V、26V、+8V、l2V等电压输出点；(2)扫描电路，包括：行、场振荡，行、场椎动行、场输出电路；(3)同步分离电路；(4)视放输出电路；(5)伴音低放、功放电路。

　　在彩色电视机检修中，上述部位正常工作时对应的“dB电压值”见下表。

　　下面用实例具体说明“dB法”在绯修中的应用。

　　例1：北京2107C型彩电，图声色基本正常，但场幅微抖；用微调、手动选台正常，用全自动搜索则很难选出节目，有时又能多选出几个节目，无规律性。

　　分析检修：用巾周测试仪查AFT中周、各图像中周均无失谐，查与此有关的电路无异常。再查开关电源除310V略偏高外，其他各组电店均正常。用“dB法”(交流1OV挡)测电容C507(100μF/450V)两端电压，表针向右打到底，这显然不正常。拆下换之，所有故障消除。

　　例2：金星C5488彩电，接收节目时伴音正常，有光栅、无图像，屏幕上出现略带倾斜条纹的水平状扭响带，扭曲带中好像有图像，粗看像行不同步引起的横向条纹。

　　分析检修：由于伴音正常，说明中放公共通道基本正常，重点应查亮度信号电路、行振荡和行同步控制电路。用示波器测LA7680（27）脚波形，发现行脉冲信号幅度、频率、波形都是正常的，测激励管V431基极和集电极的信号也未见异常。接着用示波器测虽视放管V601、V611、V621的c极波形，发现严重畸变，怀疑l80V有问题。用“dB法”(交流：1OV挡)测量电容C443(22LAF/250V)两端电压，表针向右打到底。取下检查，发现一脚已经蚀断，换新后一切正常。

　　实践证明，在检修一些复杂的、疑难的故障时，不妨先用“dB法”测量上述测试点的电压，可能会收到意想不到、事半功倍的效果。

检测部位 正常工作时的dB值（单位：V) dB值不正常时的常见故障现象 300V滤波电容两端 ≤3 (1)有“吱吱”叫声，且丽而上有网状干扰：(2)电源不能启动；(3)当电压为3V~lOV时，皙时还可以使用，若≥1OV，必须更换 l80V；1波电容两端 ≤0.1 (1)授大时图像淡，且有回扫线；(2)有声音、有光栅，但无图像，光栅上有扭曲的斜条纹或网纹 IIOV滤波电容两端 ≤0.05 (1)行幅变小，伴有“吱吱”叫声，同时阊像扭曲；(2)行收缩，图像扭曲，闯偬上有网纹状干扰条 26V滤波电容两端 ≤0.05 (1)一条水平亮线；(2)出现黑屏；(3)行幅变小、行收缩、行扭动 l2Vll!s波电容两端 ≤0.01 (1)不能开机；(2)无规律关机；(3)光栅收缩 5V滤波电容两端 ≤0.01 (1(不能开机；(2)无规律关机 行推动管b极 ≈2~3 (1)行幅变小、 行收缩、行扭动；(2)出现“咬咬”叫声 行推动变压器次级 ≈0.8~1.3 (1)行幅变小、行收缩、行扭动；(2)出现“咬咬”叫声 行管C极 ≈130-145 (1)行幅交小、行收缩、行扭动；(2)出现行叫；(3)有高压放电声 视放管C极 ≈14-16 色彩不正常，缺色 灯丝两端 ≈3.8~4.2 (1)无亮度：(2)，完度不稳定 AFC电路行逆程脉冲积分端 ≈1.6~2.0 (1)行不同步、行扭动；(2]场不同步；(3)行、场均不同步
