一、第一种芯片组合
1、芯片组合及机型
该类手机电源芯片采用ADP3401或ADP3402、ADP3403(这三种电源IC的工作原理相同，维修方法也一样)，CPU为AD6426，音频芯片为AD6421或AD6425，版本(字库)芯片为l60C3T(内含2MB存储器)、320C3T(内含4MB存储器)、3204C3B(内含4MB存储器)、3208C3B(内含4MB存储器)、SV5C3238UBA(内含4MB存储器)，码片为24C256。应用机型有：东信788，南方高科777、S688，首信5068，科健K100、K320、K3000、K3800、K3900，大显2100、2200、2300，联想G608，金龙800，TCL6898、6298、6198，美展6890、TIOO、T688，东方龙D28，中兴ZTE289，波导Ql600，托普618等。
2、维修要点
由于AD6426耐高温性能极差，抗震能力也不强，实际使用时容易损坏，故使用此芯片的手机故障较多，易，引起漏电不能开机、无信号、松手关机等故障。当出现漏电和自动关机故障时，除了接触问题外，大多是CPU内部损坏所致。此外，大显2100手机电池触片弹性不良，会引起手机自动关机以及黑屏关机等故障，维修时可在其底部加一焊点，以使触片与电池接触良好。
另外，TCL6898手机的码片必须采用24C256型，若用其他型号代替会出现不开机故障。
3.常见故障现象及解决方法
(1)不开机
按开机键时电流为80mA，重写软件(注意：字库、码片一起写，下同)；按开机键电流时为lOOmA，补焊或更换CPU；按开机键可开机，但松手后关机，检查后备电池，正常时应为2V以上；经常死机可重写软件。
(2)不入网
开机有信号条显示，说明接收正常，故障在发射部分，对发射VCO、功放、天线开关等加焊或更换；若开机无信号条显示，说明接收部分有故障，检查中频电路、CPU及软件是否正常。
(3)振铃、听筒时好时坏更换排线，检查连接座。
二、第二种芯片组合
1.芯片组合反机型
该类手机电源芯片采用ADP3408或ADP3401、ADP3402，CPU为AD6522，音踬芯片为AD6521，中频芯片为AD6523，频率合成器为AD6524，版本(字库)芯片为l60C3T(内含2MB存储器)、1010COZTLO(内含4MB存储器)、M41000001W(内含4MB存储器)、84VD22l82EB-90(内含4ME存储器)、LRSl806(内含8MB存储器)、640C3T(内含8ME存储器)、2240ZDQl(内含l6ME存储器)、LRSl826A(内含1.6MB存储器)、LRSl828A(内含l6MB存储器)。应用机型有：
TCL2188,2288,2388,2688,2898,2988,5188、5288、3188+、3288+、3998，光芒618，南京高科S600、S690、5280、282、283、2180、6681、6682、6683、T600，宝石380、580、581、582、583、680，银河820、A990、991，搜豹K880、881、K882，星辰SlO8、308，诺普840，大显3100、3200、7600、7900，托普GT710、720、8010，波导G1OO、200、8289，联想G808、I188、288，采星188、288，东信888，中兴A1OO、200、300、300C、800、A1OO+，首信Q80、Q81、6298，金马220，LG5200，西门子8008，康佳6188，科健K500，桑菲8180，吉事达888、892，钻石Q88，美晨T208、308、338、T788，松下GD55，天时达898，ZTCQ82，CEC898/282，天龙T99等。
2.维修要点
此类手机的字库与CPU多存在相互加密的问题，写资料时可用48写码器内所带解密程序解密后再写人，若未经解密而单独对字库重写软件，可能会出现不能与CPU联机通讯，从而出现各类故障；如：南京高科S600、5690手机，用48写码器写资料后显示内存读取错误并不认卡；美展T788、天龙T99或CEC898手机，用48写资料后，8分钟后自动关机等对字库加密的手机基本上要重写软件资料。
另外，此类手机音频IC易虚焊(主板灌肢的手机除外)，且该IC极怕高温，重植或更换时要注意。其次是CPU也易虚焊，从而出现各种各样的故障，如不开机、不送话、听筒无声，或出现耳机符号、无信号条等。
3.常见故障现象及解决方法
(1)不开机
按开机键电流为80mA，重写或更换字库(注意：该类手机有4种显示屏，可根据不同的显示屏写人相同的资料，若写错后会出现不能显示、黑屏、倒宇等)；按开机键电流为40mA，重植或更换音频IC或CPU；死机、自动关机，重植或更换音频芯片，重写资料；按开机键时，电流时大时小，加焊或更换13MHz晶体。
(2)不入网
开机查看有无信号条。如有，说明接收部分工作正常，检查功放、发射VCO、音频等电路：开机无信号条显示，说明接收部分不正常，重植或更换音频IC，软件不正常也会出现无信号显示。
(3)其他听筒无声、不送话、出现耳机符号、双方无声或无信号等故障，重植或更换音频IC。
显示时好时坏，更换排线。该类型手机的显示屏有4种型号，更换时要注意，换镨将I}；现不显示、黑屏、倒字等，这时可重写资料，或换用大显7900、高科280显示屏。
解话机锁和SIM卡锁可重写字库。不认卡，可加焊电源，重植或更换CPU。关机后(不取电池)，时间变为12：00，检查备用电，若备用电源及充电电路均正常，可重写软件。
三、第三种芯片组合
1.芯片组合及机型
该类手机电源芯片采用MT6305，CPU采用的是MT6218、MT6217或MT6219，中频IC为MT6129，功放IC为RF3146。
应用机型有：采星988，宇宙TIOO，金色年代E708,K800,K700,CECT560、CECTQ200，TCL798，都宝730，仿6230、仿K750，奇泰970、980，三新E808，首爱999，天阔K889+，吉士达GM208，天时668，英雄998等手机。
2、维修要点
该系列手机的CPU功能强大、性能稳定，但MT系列的CPU不耐高温，容易损坏，且由于其管脚细密，非常容易虚焊。当CPU虚焊时，电流会很小，通常为lOmA~20mA左右。若CPU虚焊或损坏，将会出现死机、不开机、送话小、自动充电、显示电池电虽低及出现耳机模式等现象，解决的方法是补焊或更换CPU。
注意：在拆CPU时一定要用风枪的大嘴头吹，吹时可在CPU中心放一点松香，拆下来后用专用植锡板植锡。
如果只是出现自动充电故障，但经拆装重植CPU后变成了不能开机，很可能是CPU在植锡时温度太高损坏了，也可能是CPU旁边的32.768MHz晶体损坏。
MT6218型CPU可用MT6217代用，但代用时要注意，只有手机的主板、显示屏均相同时力-可代用，否则会出现不显示故障。另外，换CPU后要写入对应型号的软件程序，如换人MT6218时就要写入MT6218的资料，换人MT6217就要写入MT6217的资料。
3.常见故障现象及解决方法
(1)无任何电流反应

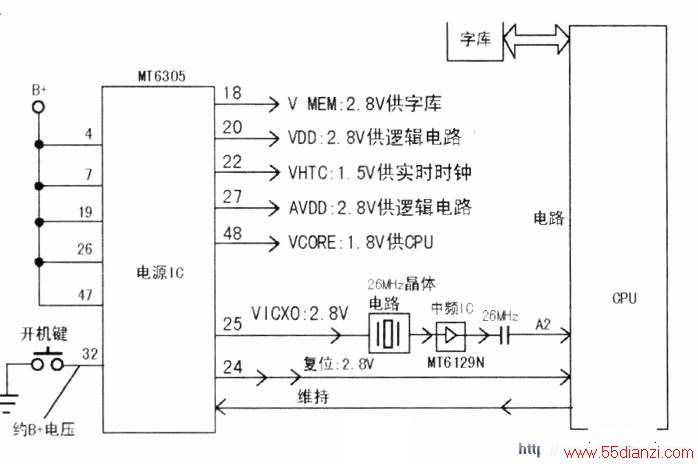

此故障多为开机线坏。MT6305电源IC的电源供电电路如图所示，其中（48）脚输出1.8V电压到CPU；（20）、(27)脚输出2.8V电压供逻辑电路工作；（22）脚输出1.5V电压供实时时钟电路；(18)脚输出2.8V电压供字库；(25)脚输出2.8V电压为26MHz晶体电路供电；（24）脚输出2.8V的复位信号到CPU。
(2)开机后屏一闪后无显示
该系列手机的MP3内存IC较易掼坏，损坏后会出现上述故障，且电流不归0，约在40mA~6OmA间变动。
