电磁炉按键板的维修方法

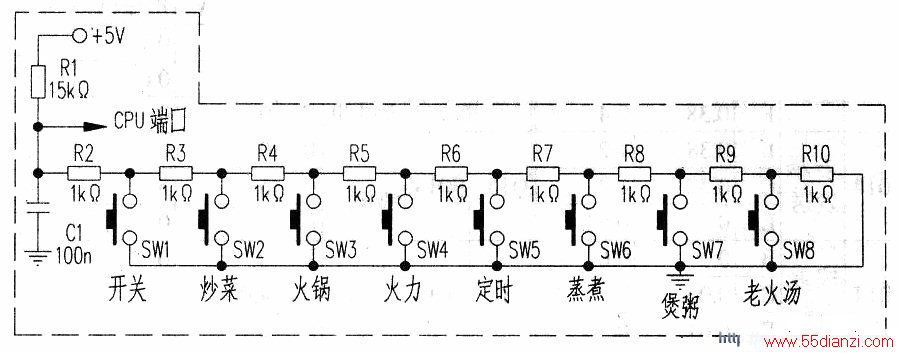

　　电磁炉开／关机及各功能的选择是CPU通过检测端口电压来实现的。附图是立邦1H18HE电磁炉相关的按键部分的原理图（其他电磁炉大致相同，只是元件数量及参数不同而已）。由图可以看出此方式的优点是无论有多少按钮，都只占用CPU的一个端口。而CPU依据此端口输入的电压来判断是哪个按钮被按下。

　　现将遇到的故障现象及维修方法介绍如下。

　　[例1]接通电源时蜂鸣器发出复位的声音．但不能开机检修：首先检查开机按钮，用DT-890数字万用表蜂鸣器／二极管挡，按下按钮若蜂鸣器发声则按钮是好的，否则更换之（注意：焊点多有氧化层，应先清理后测量，不要引起误判断）。如美的C21-SH2133型电磁炉不能开机，更换开机按钮后故障排除。若按键无损坏，应检查是否因面板变形等原因造成某按钮一直处于被按下状态。如南极星某无型号电磁炉不能开机，检查开机按钮正常，后发现某按钮处于被挤死状态，用尼龙小垫圈调整按钮后故障排除。

　　注：如果开机按钮被挤死，还会造成送电即加热的故障．并无法通过按键关机。
　　
　　【例2】某一按钮功能失去检修：此故障一般找出该按钮更换即可。如南极星某无型号电磁炉“功率加”按钮不起作用，更换此按钮后故障排除。

　　【例3】按钮功能错乱检修：此故障一般是找出功能错乱的按钮后更换即可。如一台希贵无型号电磁炉，按下“功率减”按钮时，变成了定时功能。更换此按钮后故障排除。

　　另外，如果按钮板太脏，可先清洗干净并注意检查印制板走线有无断路，电阻等元件有无脱焊的现象。
