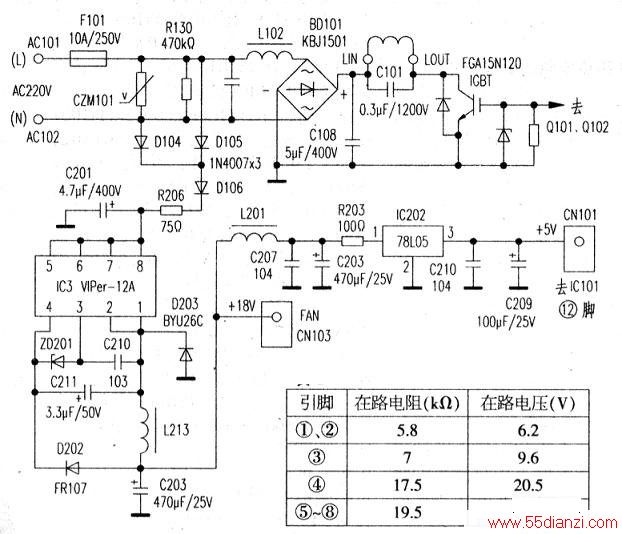

根据故障现象进行分析，该故障多发生在低压电路相关元件损坏所致。低压电源电路如下图下半部分所示，该低压电源电路主要由开关电源专用芯片IC3(NIPer-12A)及其外围元件组成开关电源。通电后．AC220V电压经二极管D104、D105整流，D206隔离，电阻R206限流（兼保险作用），电容C201滤波后产生310V直流电压加至开关电源芯片IC3⑤一⑧脚，IC3内部电路进入开关状态，由①、④脚输出脉冲电压，由稳压管ZD201、二极管D202、电感L213、电容C203组成整流滤波稳压电路，输出+18V直流电压为风扇电机FAN供电。
同时+18V直流电压经电感L201、电容C207、C203、电阻R203高低频滤波与限流后产生+8.2V直流电压加至稳压集成块IC202(78L05)输入端①脚，经IC202内部电路稳压后，从输出端③脚输出直流电压，然后经电容C210、C209滤波后得到稳定的+5V直流电压作为徽处理器IC101及其它控制、保护电路的工作电源。
检修时，用万用表测量接插件CN103及CN101的电压均为OV．正常电压分别是+18V、+5V．由此说明低压电路相关元件损坏。检测上述电路各元件，发现电阻R206发黑，经测量已断路。由此确认是R206烧坏，造成+18V、+5V电压中断，引起所述故障。更换R206(75Ω/2W)后，通电试机，电磁炉一切功能正常，故障排除。
开关电源芯片IC3(NIPer-12A)在路实测电阻与电压值见下表，供检修参考。
