电磁炉故障范围的确定

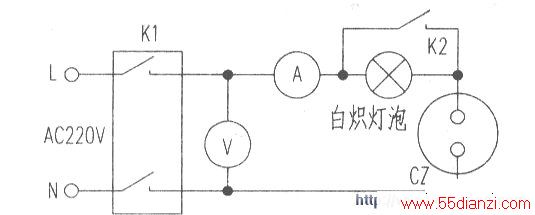

  电磁炉故障范围的确定为了直观判别故障性质、确定故障范围，同时也为了防止带电测量时将故障范围进一步扩大，最好组装一套专用维修电路插座，专门维修电磁炉，如附图所示。

    图中，主开关Kl可选用D247系列的漏电断路器（额定脱扣电流选用20A规格的）：分断开关K2可选用额定电流为15A的空气开关；电源线选用线径不小于2.5mm2的铜芯护套线：交流电流表量程选用OA~20A：交流电压表量程选用OV~250V；灯泡功率选用60W_100W。
　　
　　在通电检查之前，先断开开关K2（通常称为走灯）．然后将电磁炉接上该专用维修电源插座，通过观察白炽灯泡的亮度情况，即可大概确定电磁炉的故障范围。
　　
　　一般情况下，如果白炽灯泡不亮，说明主板上的功率元器件（如IGBT、整流桥堆等）或者压敏电阻等串联在电源主回路中的功率元器件存在短路的故障，造成保险丝熔断（也有的机型因主板上两只滤波电容容最较小，灯泡不亮亦属正常）。
　　
　　如果白炽灯泡微亮，说明功率元器件基本正常（多数是低压直流电源电路，控制电路或者驱动电路部分存在故障）。
　　
　　如果白炽灯泡能够达到正常功率的亮度，说明主板上存在短路的故障（一般多数是功率元器件如IGBT、整流桥堆等被击穿），俗称爆机。
　　
　　经过上述初步调查，对电磁炉的故障范围及故障损坏程度就会有大概的了解，这不仅便于估算维修成本，而且还可以确定维修方向。
