彩电画面干扰故障的检修方法与检修部位

彩电画面干扰故障的检修方法与检修部位

点击数:7326 次   录入时间:03-04 11:49:09   整理:http://www.55dianzi.com   维修技术

  检修干扰故障常采用信号短路法与观察法(经验法)相结合来判定故障范围,用波形法或替换法来确定故障点。

  为了,判断干扰源是在机内还是在机外,可拔掉高频头信号输入插头,若干扰现象消失,则多数故障源在机外,反之在机内。

  1.短路法

  若确定故障源在机内,用短路法一步就可确定故障源在机内哪一部分。所谓信号短路法就是将怀疑的单元电路的信号输出端对地短路,若干扰信号消失,表明干扰源在怀疑的单元电路本身或以前电路。这种短路法通常从前往后逐级进行检查。比如.若短路高频头中频信号输出端后干扰现象消失。则说明故障源在高频电路;若干扰现象依旧,可继续短路图像中放lC的中频信号输出端子;若干扰现象消失,则说明故障源在图像中放电路或通过中放电路串人图像通道;若干扰现象仍在,则说明故障源可能在行、场扫描电路、电源电路、视放(亮度)电路。

  2.观察(经验)法

  所谓观察(经验)法就是依据平时检修积累的经验,通过观察荧屏的故障表现来确定故障范围或故障点的一种方法。例如,通过观察荧屏上的干扰线条的颜色或形状可判定是低频,中频或高频干扰或哪一部分故障产生的干扰。常见干扰的故障现象及原因见表1。

  3.波形法波

  形法就是监测所怀疑电路的输出波形与正常波形进行比较,从而确定故障源。

  4、替换法

  替换法就是对怀疑元件进行替换,从而确定故障是否由该元件引起。

  重点检修部位

  维修实践得知,在排除画面干扰故障过程中应对下述电路元器件(或接插件)作重点检查。

  1.开关电源部位

  电源开关触点接触电阻是否太大或不稳定:300V滤波电容及开关电源各路输出电压滤波电容有无失容或开路;电源开关管(或电源厚膜块)散热板接地是否良好;开关变压器磁芯及外包铜皮是否松动。

  2.高、中频通道

  屏蔽盒(罩)接地是否良好;中放AGC:

  检波电容是否开路或漏电(如LA7680(10)脚、TA7680(5)脚外接电容);各脚高频旁路、吸收(陷波)电路元件是否损坏;高放AGC:调整元件是否开路;各接插件接触是否良好;走线有无人为变动;图像中放38MHz谐振中周是否失谐(注:失谐后还会引起搜索时不存台故障)。

  3.行、场扫描电路

  对于行扫描电路主要查行推动管B值是否变低(不应小于20);行推动管c极并联的RC阻尼电路是否开路或元件变质;行输出管(内附阻尼管)是否不良;行管b极上套的磁管是否丢失;行输出变压器漏感是否过大,磁芯是否松动。另外,还应检查高压帽是否漏电打火,大功率元件焊点是否有裂纹,行输出管散热片接地是否良好。

  在场扫描电路中,消振电容(如场输出块AN5515、LA7830、LA7833(2)、(5)脚间所接电容,TDA3653、TDA3654(1)、(5)脚问所接电容,TA8427K(2、4脚间所接电容)是否失容;场输出块散热片接地是否良好;场输出维修开关是否接触良好(接触不良会出现低频黑点干扰);场偏转线圈上并联的阻尼电阻是否开路(开路后光栅顶部出现细白线);场输出级自举升压电容是否失容(失容后光栅上部会出现若干条回扫线,严重时会损坏场块)。

  4.视放电路

  主要检查视放电压滤波电容是否容量减小、视放管接地回路是否良好等。

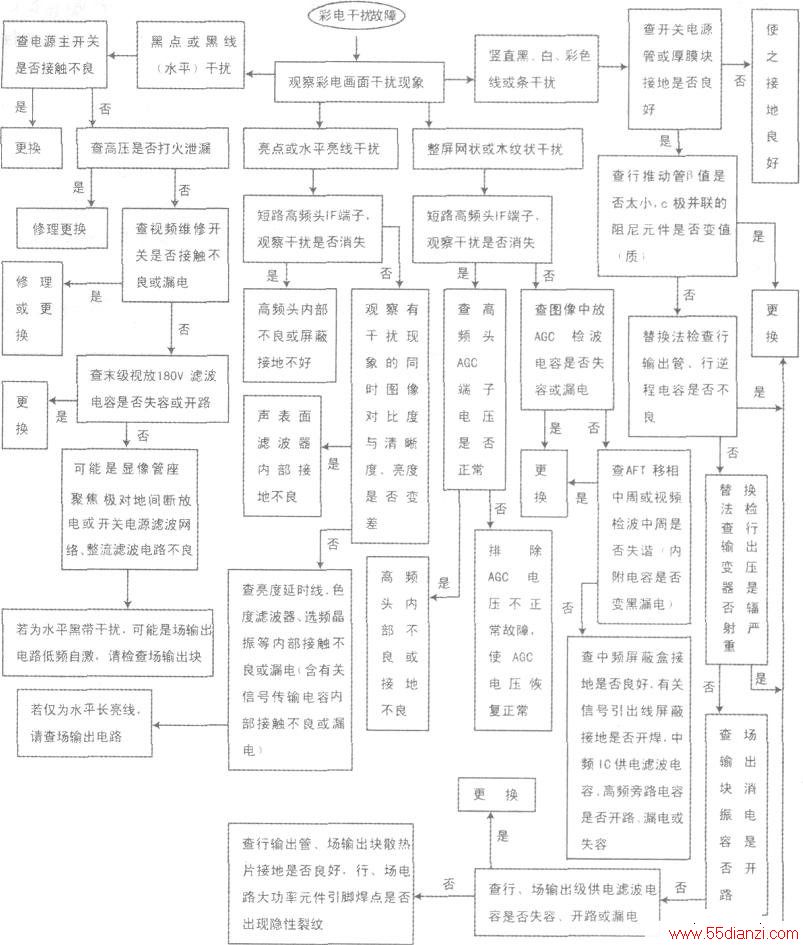

  机内原因所致的画面干扰故障的检修框图如图所示。
