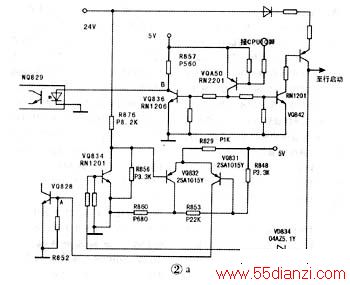

用一个5v和30v电压可调的电源就能判断双稳态触发器是否正常工作。人为改变24V端子上接的电压，降低至8v左右，测量图中A点的电压，再调到1lV左右，正常时A点电压应发生变化。对于图中待机控制电路的模拟检查，读者可自行分析。做这种检查时，应将电路中影响测试结果的其他电路暂时断开，使被测电路成为一个单独的整体。
TEA2261开关电源部分电路如图2b所示
图中PR是附加的电位器，用外接电源给芯片加12v电压，测量各脚的电压是否正常，⑩脚是否有锯齿波，(14)脚的脉冲是否正常，改变PR，看看(14)脚的驱动脉冲宽度是否变化。对于使用示波器的人员，这种测试判断是非常准确的，采用万用表的交流电压挡或者分贝测试挡测量⑩脚和(14)脚的脉冲也是可以判断的，实践中注意积累经验，因为这种测量是定性的，没有示波器直观。 元件的检测和代换
家电维修或者电子电路试验时，能否准确知道元件的主要参数是十分重要的。万用表对一些元件的测试往往是定性的，在许多情况下需依赖经验，这要求操作者不断的积累；一些资料上提供的数据不能照抄，对于非线性元件，离散性很大。开关电源中，集成电路、光电耦合器、基准电源、三极管与二极管的测试是经常要遇到的，仅用万用表测量电阻一般难以准确确定，一是因为这些元件的非线性使得不同电表或者同一电表不同测试挡级也会显示不同的结果，二是无法模拟元件在电路中实际工作条件。根据笔者的实践，介绍几种方法供参考。

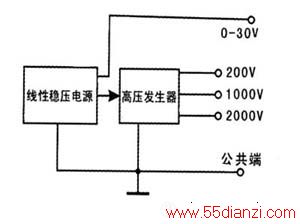

自己制作一些测试附件是必要的，这对于维修人员来说并不困难，花费也不大。测试这些元件主要是制作一台能够产生几伏乃至数干伏的电源，输出电压要求稳定，使用时可以任意调节。整个电源可以由一台低压直流稳压器和高压发生器组成，如图3所示。
对于低压直流，采用三端可调集成电路如LM317之类的元件可以十分简单地制作一台能在1．5V～30V的直流稳压电源，200V、1000V，2000V由高压发生器获得，采用工频电源不安全，制作难度相对较大，体积也无法减小。高压发生器可以用袖珍电视机的行输出制作，振荡电路直接采用行振荡电路。这种电源的内阻大，不怕短路，也不容易伤人，具体输出电压可以由器件决定，上面所说的数据只是一种规范，能够满足常用元件的要求就行了。
图4中提供了四种测试方案。

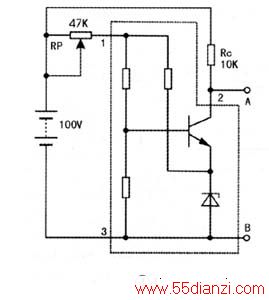

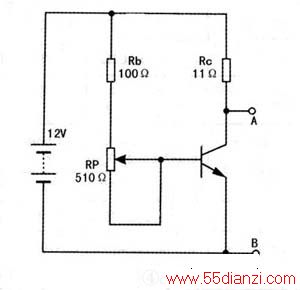

图4a是测量光电耦合器的电路，调节RPl，测量AB两点间的电压，其电压变化大小表明了器件的好坏与质量，检修原理读者可以自己分析；图4b用来测试击穿电压，测试电压应根据具体元件选定，R用于限流，取值应根据测试元件不同而改变，要求短路AB两点之后，所通过的电流在1mA～5mA之内，如果测量稳压管，这个电流可以在5mA～10mA之内选取。图中元件数据是用来测试行管或开关管的，为了获得较小的误差，万用表的内阻要大于限流电阻的十倍；图4c用于测量三极管的饱和压降，对于要求输出较大功率或大电流的三极管，这个参数很重要。测试原理就是在一定的集电极电流时，改变基极电流直到三极管饱和，即集电极电压不再下降，此时的集电极压降可以认为是该集电极电流状态下的饱和压降。测试电路中连接的电阻应根据具体要求选定，图中是按集电极电流1A左右设计的，基极电流从18mA～110mA，可适应直流放大倍数在10～55倍之间的大功率三极管；开关电源中使用的诸如SEll5之类的误差比较电路，可用图4d提供的电路准确测量，改变电路中的可调电位器，AB两点的电压应发生变化，否则此IC损坏。
检修或进行电子电路试验时，有一台可调稳压器可以帮助我们解决许多问题，上述元件的测量方法有一个共同点，就是模拟实际工作状况。根据电路或者元件的工作原理组成基本电路对元件进行测量，这也是许多正规仪器采用的方法，这里仅仅是一种简化。对于其他没有列举的元件，读者可以自行分析。前面已经讲过，在电视机开关电源不通电的情况下，对相应的电路用外接电源进行在路删量，与辅助电源检修法有相似之处。
开关电源在家电维修中比例较大，能否快速准确检修好直接影响从业人员的经济效益。一些维修人员由于自身的原因或条件的限制，往往乐于更换市场上出售的所谓开关电源模块，这是不宜推荐的。目前的市售模块质量并不能令人满意，检修之后还会留下许多隐患，大大降低原机的性能指标。作为一个维修人员，应该打好基本功，掌握电路原理，进行必要的实践，对于检修绝大多数开关电源故障应当是不难的。
