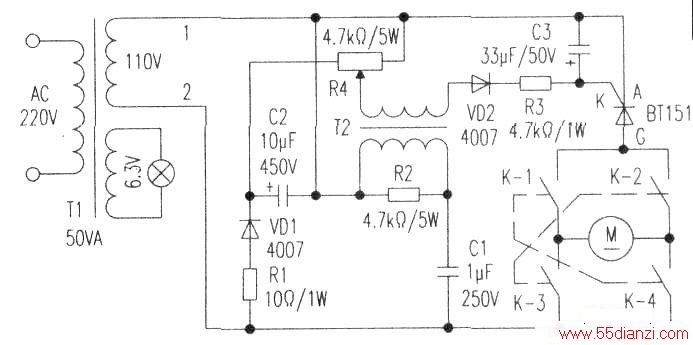

为了方便维修，按照实物画出了电路原理图，如图所示。
拆机后用数字万用表“二极管”挡测量，显示为直通（万用表指示灯亮，并伴有“嘀嘀”的声响）。用数字万用表“200Ω”挡测量，阻值很小，疑为可控硅A-K极击穿了。取一只同型号的可控硅换上，结果小车还是不工作，看来不一定是可控硅A-K极击穿所致。再用万用表测量电路板上的其他元件，发现电阻Rl无穷大，换～只新的电阻后小车正常工作。再把小车上原来的那只可控硅换回电路板，小车也能正常工作，看来可控硅A-K极间的电阻本来就很小。原故障只是因为Rl断后，无法向可控硅K极提供触发电压所致。
