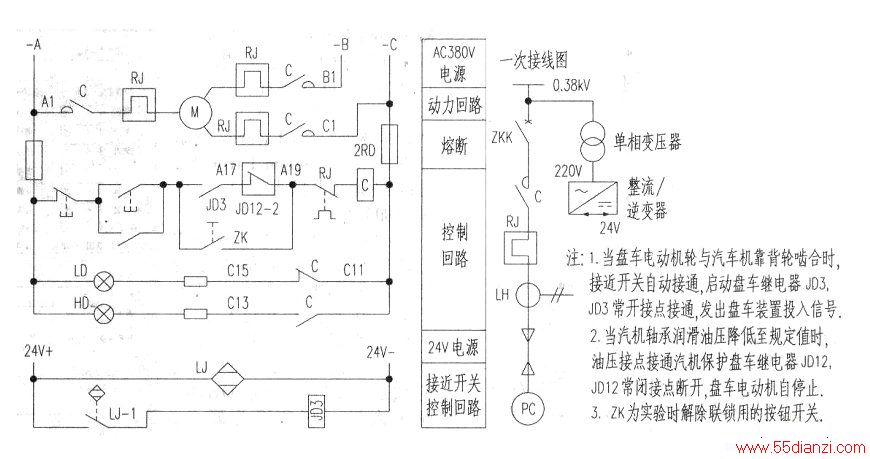

经检查发现如图所示接近开关(U12A3-4-Z/BY)的指示灯亮大约5秒钟熄灭,然后再次亮,而由其启动的中间继电器也同步熄灭。此时切断控制回路电源,拔下中间继电器(欧姆龙:LY2NJ)后再恢复电源,再次启动盘车联锁开关,没有发生5秒钟左右的闪亮,发电机开始充转,一切恢复正常。
经分析认为是电磁干扰对电感式接近开关产生的影响,进一步检查发现,为接近开关及中间继电器供电的24V直流电源(逆变,整流器)的接地端居然没有接地。
由于电磁干扰引起输出的直流电压不稳定,造成接近开关的启动,进而影响发电机的启动。用导线将逆变器的接地端与配电箱的接地端连接后,故障彻底消除。
