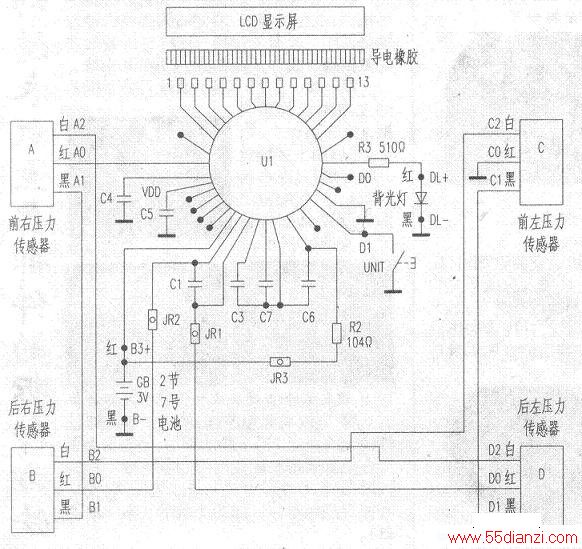

此秤故障为称重时背光灯亮，液晶屏无显示。实绘电路见附图所示。
怀疑液晶屏接触不好，拆开后小心取下导电橡胶条，用500型指针万用表测其任意对应两点的电阻约为500n，用酒精轻轻擦洗导电条以及板上接触部位，试机无效。检查轻触按键UNIT正常，怀疑板子受潮或贴片元件接触不良，用电吹风加热去潮并加焊一遍元件，无效果，检查压力传感器走线也未断，测4个压力传感器A、B、C、D非在路电阻值为：白黑线为2kΩ，红黑线及红白线为1 kΩ。分析称重时背光灯亮，只是无显示，估计芯片未坏，问题出在液晶屏上。最后取下液晶板，把导电橡胶条调个儿，重新安装后故障排除。
