南京科华47型万用表,将量程转换开关置于直流1000V挡测量高压310V(如电磁炉高压电路),一开始指针向右偏转指示在310V,随后缓慢向左偏转,表针接触电路时间越长,电压就下降越多。其他量程测量正常。

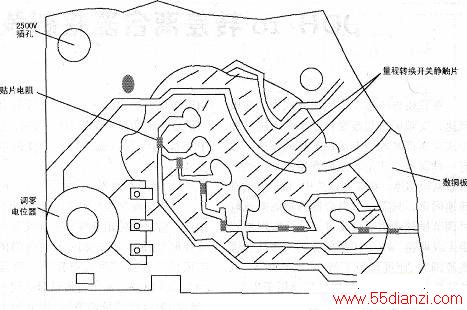

根据故障现象进行分析,估计是万用表DC.V/0.25V~1000V挡串联电阻与敷铜板之间漏电所致。该处的串联电阻均采用贴片电阻。若因某种原因(如万用表受潮或电池漏液)导致敷铜板保护层大面积发霉氧化,串联电路的贴片电阻与敷铜板绝缘电阻变小,如下图所示,从而造成漏电,引起所述故障。
拆下底壳,小心撬开电路板上的4个卡子,轻轻取出电路板,先用木刻刀或一字螺丝刀将履铜板上的绿色保护层去掉,但不要损伤铜泊,再用吹风机吹干,确认绝缘后涂上一层清漆,以提高绝缘强度。装好后进行高压测量,故障排除。
