DELTA DC3030扫描式热金属检测仪面板LED状态指示灯不亮,按测试按钮,指示灯无反应,但里面有继电器吸合的声音。
把唯一的一块电路板更换到其他同型号的热金属检测器上,用红外测试棒测试正常。把电路板装回,保护盖板不安装,通电后从电路板侧缝观察,发现驱动多面反光镜的电机不转。拆下电机,从电机铭牌上看出是24V直流电机,于是直接通上24V直流电源,发现电机正反向晃动,判断为直流电机故障。
揭开电机铭牌不干胶贴纸,露出电机轴承,小心地拆下轴上的卡簧及轴承,拉下电机的转子。发现这是一个无刷永磁直流电机,转子是内壁上镶嵌着磁铁,定子是带有换向电路板的绕组,用万用表测量绕组正常,发现换向电路板上面有两个元件也烧黑。

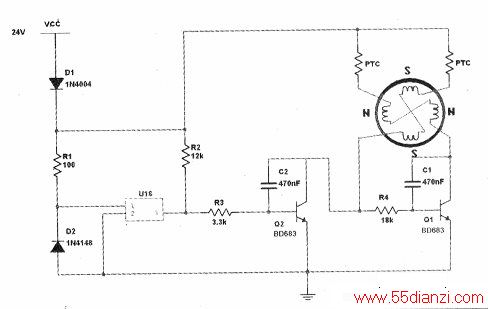

根据电路板绘制出电路图(见下图),确认被烧坏的元件为R1和D2。该无刷永磁直流电机,其工作原理使用永磁转子,在定子的适当位置放置霍尔元件U18、U18输出控制PNP三极管Q2,而Q1则受控于Q2,Q1、Q2分别控制电机定子的两个绕组。当转子经过霍尔元件附件时,永磁转子的磁场使霍尔元件输出一个电压使Q2导通,给与之相连的定子绕组供电,产生和转子磁场极性相同的磁场,推动转子继续转动。与此同时,Q2集电极低电压使Q1截止,与Q1相连的定子绕组断电。转子到下一位置,霍尔元件U18停止工作,Q2截止,与之相连的定子绕组断电,与此同时Ql导通,与之相连的定子绕组供电,产生和转子磁场极性相同的磁场,推动转子继续转动。如此循环,维持电机的工作。
霍尔元件在这里起位置传感器的作用,检测转子磁极的位置,它的输出使一路定子绕组的供电电路接通,另一路定子绕组的供电电路截止,又起开关作用,当转子磁极离去时,霍尔传感器停止工作,两路定子绕组供电方式进行交换。使转子磁场总是面对推斥磁场,霍尔元件又起到定子电流换向作用。
根据原理图,测量损坏的原件,发现D2击穿,R1阻值无穷大。分析认为正是由于D2的击穿,导致电阻R1被并在电源的两端而烧坏。因为Rl被烧断,致使霍尔原件无工作电压,不能工作,发挥不了换向的作用,Q2一直处于导通状态,Ql则一直处于截止状态。电机不能运行。
由于R1和D2上面的色环和字迹都已分辨不清,看电阳的体积为1/4W的大小.根据公式R=U2/P=24(2)/0.25=2.3kΩ,说明电阻的阻值只有小于2.3kΩ的情况下,可以直接烧坏,又考虑霍尔原件可以直接接在电源上以及其驱动能力的大小,把电阻取为100Ω。而二极管D2所处位置分析为保护二极管,直接用开关二极管1N4148代换。元件更换后,电机轴承等安装完成,通电两小时运转一直正常。把电机装回HMD,通电后经测试功能恢复,至此修理完毕。
