该全自动洗衣机接通电源后，指示灯均不亮，功能按钮开关全部失效，不能进行工作。出现这种故障的部位通常与整机的供电电路、微处理器控制电路有关。检修时，可先对这两部分电路进行检查。
1．判断故障的大概部位
（1）接通电源后，测量加到电源变压器T1初级上的220 V交流市电基本正常，次级输出的14V左右交流低压也无问题。
（2）测量由二极管VD1（DBB10）组成的整流桥整流、CS电容器滤波、隔离二极管VD5后的直流电压正常，由VTQ1管、VD3、VD4、R1等组成的简易串联稳压电路输出的＋5 V电压正常，且该电压也加到了微处理器集成电路IC1（LM8783 ）的工作电压输入端22、42脚上。

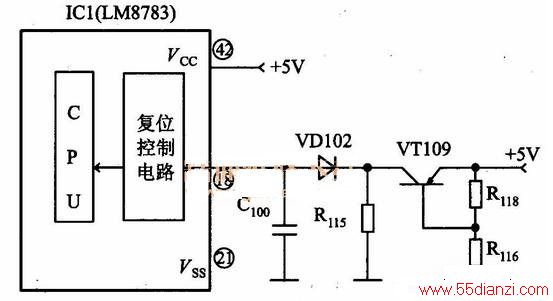

（3）采用示波器检查微处理器控制芯片IC1（LM8783 ）的时钟振荡引脚19与20脚、40与41脚上的振荡波形也正常，但检查IC1（LM8783）的18脚复位端的C100电容器上的复位电压始终处于低电平，正常情况下复位后的电压应为高电平。相关电路如下图所示。
（4）对IC1（LM8783）的18脚复位端的R115、C100、 R116、R118、 VT109三极管进行检查，结果发现C100的正、反向电阻值均近于0Ω，显然己经击穿损坏。
更换一只同规格的瓷片电容器装上后，接通电源试机，洗衣机的工作恢复了正常，故障排除。
