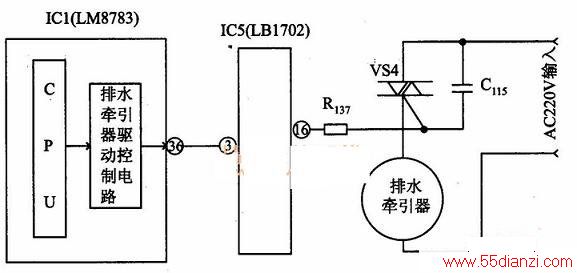

出现这种故障的部位通常与排水牵引器控制电路有关。该全自动洗衣机排水牵引器控制电路由微处理器IC1(LM8783)的36脚与功率驱动集成电路IC5(LB1702)、双向晶闸管VS4、排水牵引器M组成,相关电路如下图所示。检修时,可先对这部分电路进行检查。
(1)接通电源后,在排水状态时,测量微处理器IC1(LM8783)的36脚输出的高电平信号正常,说明微电脑控制电路的工作基本正常。测量排水牵引器两端的交流220V电压为0V。怀疑排水牵引器控制电路不良。
(2)断电后,对微处理器IC1(LM8783)的36脚到排水牵引器M之间的元器件进行检查,发现R137的电阻值为∞,显然已经开路。
更换一只新的、同规格的金属膜电阻器装上后,接通电源试机,洗衣机的排水恢复了正常,故障排除。
