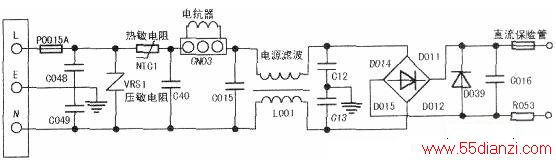

此冰箱的变频板为进口原装板，为便于文字说明，特将变频板印刷电路漏电部分线路图画出，见下图。从线路上可以清楚地看到C048、C049两参数等同的3μF电容，每只电容接线脚上的其中一端接入电源接地端e，这样在冰箱电源无接地线时，市电220V加到变频板上时，由于两只电容值相同，因此，也就各自分担着110V的电压，这就是冰箱体对地110V的电压源所在。根据测试：110V、50Hz的电压泄漏电流为0.8mA,它虽不能置人于死地，但也有电人现象，尤其是手脚潮湿时，对冰箱进行存取食品的操作，更是如此。
经过对变频板如此电路的分析，得出如下结论：变频板设计者的初衷，是从变频冰箱的特点出发考虑的，压缩机运行中，由于频率的改变、电流的变化，以及按键开关的切换等都有可能产生高频电流或静电，而静电电荷又有聚积的特点，时间久了，定会形成静电击人的现象。在供电规范有序的场合（左零右火、带接地线）、冰箱工作中产生的静电、高频电流就会通过接地流人大地，而一旦冰箱在布线不规范、不带接地线的场所使用，由变频板上C48、C49电容脚传到冰箱上的电压、电流远大于冰箱短时间内工作产生的高频电流或聚积起来的静电。因此，作为一类家电的冰箱，尤其是变频冰箱，特别是海尔7DVC系列，按国家规定都必须安装接地线，否则就会出漏电现象。
