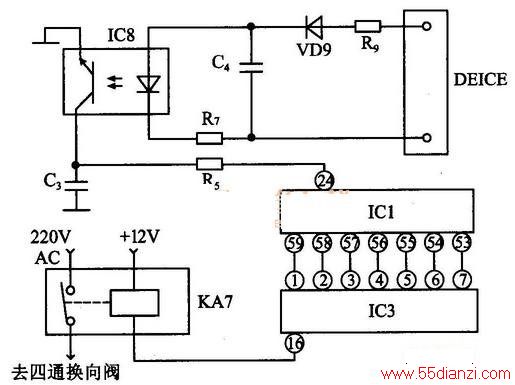

LG-A2050HT型空调器与化霜有关的简化电路如下图所示，DEICE为化霜电路控制信号输入端，自动化霜的工作过程是：利用安装在室外机管路上的温度传感器，由该传感器将管路上的温度信号变换为电压信号后由DEICE端口输入，经光电祸合器IC8送至微处理器IC1的24脚，IC1经解析、比较处理后，如发现检测的信号达到了化霜的温度比较信号后，就发出相应的控制指令去控制四通换向阀使制冷剂反向流动。当高温气体通过室外机后，就会将附着的霜融化掉，化霜时间一般为11min左右。化霜时，室外风扇电动机停止运转。化霜完成后，IC1再控制继电器KA7使四通换向阀恢复为原来的工作状态。
（1）在制热状态时，检测自动化霜温度传感器，未发现异常。
（2）接通电源开机，测量微处理器IC1的各脚直流工作电压基本正常，检查光电祸合器IC8，发现其内的发光二极管开路，换新件后，故障排除。
提示：IC8是由一只发光二极管和一只光敏三极管组合而成，故对这两只在IC8内相互独立的器件，可按测量普通发光二极管、光敏三极管的方法，检测判断它们的好坏。
