长虹CHD25158彩电开机30分钟屡烧行输出管Q404

长虹CHD25158彩电开机30分钟屡烧行输出管Q404

点击数:7411 次   录入时间:03-04 11:42:34   整理:http://www.55dianzi.com   故障反复出现

  此故障更换Q404即可,用示波器测Q404集电极波形如下图所示,周期为30μs,逆程时间约6μs,幅度1000Vp-p,均正常。

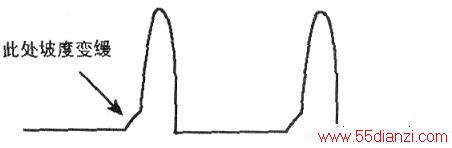

  仔细观看,发现逆程左边有个“台阶”(正常应该陡直),如图所示,这说明屡烧行输出管原因是行激励不足,是什么原因导致行激励不足呢?测行输出管Q404基极波形,幅度比正常值小了约2Vp-p,再测行推动管Q401集电极波形,幅度比正常值小了约15Vp-p。随即测推动级滤波电容C405的正端波形,竟然有16Vp-p波形(正常时波形幅度极小),说明C405失效,换新后通电测量上述波形,均恢复正常,故障彻底排除。
