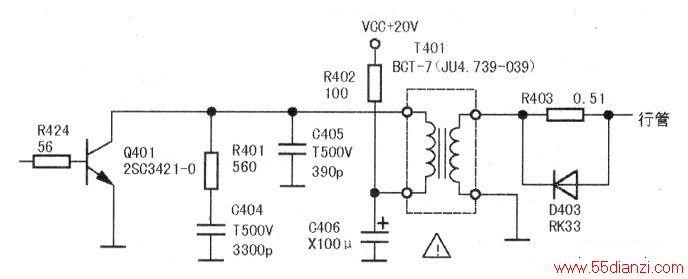

一台长虹CHD28600电视，热机画面竖线扭曲呈小S状，水平方向线条无变化，随开机时间增长，这种现象越来越严重，且机内发出尖叫声。此种情况根据以往维修普通CRT彩电经验判定是行推动电路有故障导致输往行管的脉冲激励不足引起，该机行推动电路原理见下图。
下图中的C406变质、T401性能差、D403热稳定性差、R403阻值变大等都可能产生谐波辐射或行管激励不足，引发该故障现象。通过对上述元件一一进行加热排查，最终发现将D403（RK33，肖特基二极管，转换速度高，不能用普通二极管代换）加热时，现象很快出现，更换同型号的元件故障排除。又如长虹CHD29200彩电（CHD-3机芯）出现开机瞬间下图像拉丝，随后现象消失。反复开机观察光栅，发现下图像上部边缘有黑色拉丝现象出现，而其他部位下图像正常，第一次维修时，以为数字板有问题，替换数字板后故障仍在。后才回过头来检查开关电源和扫描电路。测+B供电正常。反复检测场电路和行推动电路工作电压时，发现行管基极电阻R403两端电压差比正常时高，且在5V左右跳变，取下R403(0.51Ω/2W)测量，发现其阻值已增大到7.6Ω，更换R403后故障排除。
