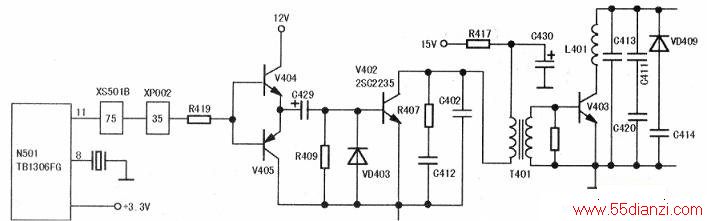

查此机的行供电电压正常，逆程电容及行偏转线圈也没有问题，行输出变压器T444也代换过，插座XS501B和XP002接触良好。检查行场小信号处理芯片N501(TB1306FG)的3.3V供电及⑧脚外接的晶振，如下图所示，均无异常，怀疑此故障可能是行推动有问题，且极可能是行推动级供电异常，常见原因有：限流电阻R417(200Ω/3W)性能不良，推动变压器T401初级引脚脱焊，滤波电容C430（100μF/25V）漏电，行推动管V402(2SC2235)集电极电压偏低。这些原因均会导致行激励不足，致使行管功耗增大而损坏。
另外，若行激励放大管V404、V405中的一只性能变差，会使两管参数发生变化而不对称，也会引起激励不足。
代换行推动管V402无效，查电容C429也正常，用万用表Rxio挡测量V404、V405，发现V404的b-e结电阻异常，更换V404、V405后，故障排除。
