此机刚开始出现图像暗时，用手拍打机身，亮度可恢复正常，在使用一个月后，即使拍打机身，亮度也很难恢复正常。
检修前，插上电视信号试机，图像非常暗，把亮度、对比度调到最大，收看时仍很吃力；拔掉信号线，蓝屏及红色的“熊猫电子”广告语很正常，加之亮度有时可恢复，故可排除显像管衰老的可能。
检修时，取消蓝屏，发现光栅暗淡，在反复振动线路板时，亮度偶尔变亮，故可确定亮度通道有虚焊的现象。该机的亮度信号处理过程如下：由LA7680的(42)脚输出的全电视信号，经N601(CD5053)AV/TV转换后的TV信号中的亮度信号，经亮度延迟线D301送入LA7680的(38)脚，(37)脚外接图像轮廓校正电路。③脚为亮度信号控制端，除由CPU进行亮度控制外，还接有副亮度电位器RP802(5kΩ)对图像亮度辅助调节。受控的亮度信号由N101(24)脚输出，经V307(2SA562)放大后，送往CRT板上的矩阵电路。将与亮度通道有关的电路补焊一遍后，故障依旧。最后，把LA7680的所有引脚都补焊了一遍，仍未排除故障，维修一时陷入困境。

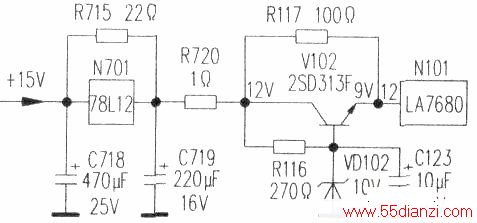

一时无计可施，准备放松一下，便盖上后盖，插上信号，观看节目。时不时敲打机身，有一次，当亮度增大时，音量也有明显的增大。这给了一个启发：伴音和亮度同时损坏的可能性极小，造成这一现象的最大可能是电源故障！于是立马对LA7680的供电电路进行检查，其电路见附图。由电源输出的+15V电压，经N701(78L12)稳压后，输出的+12V电压，再经V102稳压后输出+9V电压，为LA7680(12)脚供电。在故障状态时测量+15V电压正常，而V102的集电极电压的9V，导致V102的发射极输出的电压在8V左右，经查，发现78L12的引脚虚焊。此时的+15V电压由R715(22Ω)向负载供电，由于R715阻值较大，导致+12V降至9V左右，这进一步使LA7680(12)脚电压降至8V左右，使图像亮度和伴音音量都发生了变化。在介绍故障情形时只注意了亮度的变化，而忽略伴音音量的变化，致使维修思路集中在亮度通道上，从而使维修进入了死胡同。在补焊了78Ll2后，故障排除。
