根据故障现象判断是元件热稳定性变差或图像处理电路工作不稳定等因素所致。

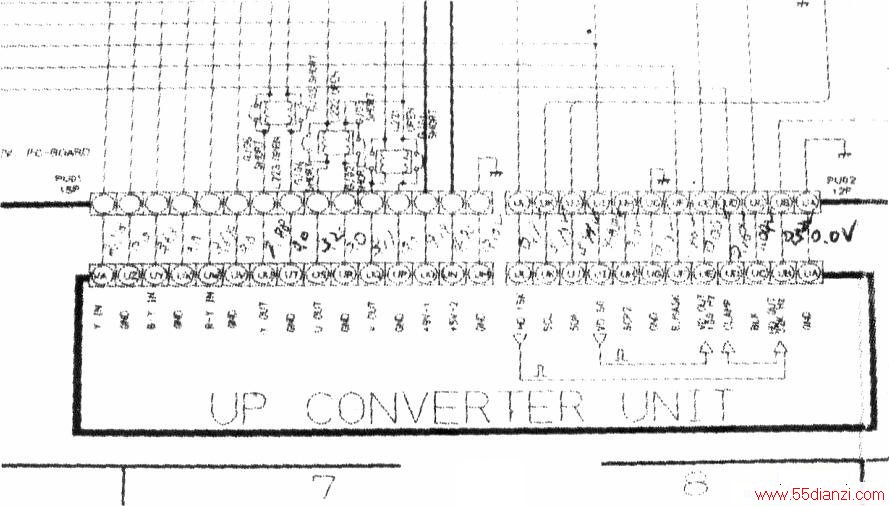

该机电路结构复杂，检修按先易后难，先外围后核心电路的原则。首先检查与小信号处理有关的电源电路，+12V和+5V纹波小于20mV．电压也正常。检查I。78MR05复位功能正常，用示波器检查场、行同步信号也符合要求，之后对小信号处理板的输入、输出端口和图像处理板输入、输出端口进行检查，如下图所示，各项参数也符合要求。在排除了各电源与接口电路外，通过精密贴片温度传感器分别测量几个主要集成电路温度，当出现故障时，各主要集成电路温升也在正常范围之内。至此，无法确定不稳定的元件。
最后只有对图像合成单元进行检修。在东芝34N6UXC电视机中图像合成单元的铁盒是最大的，从外向里排列的第三个，标识UPNR20H*03A。用大功率烙铁将铁盒的四个固定脚焊锡处理干净，整体取下，再打开外壳，就会看到TC90A36F是图像合成芯片，M518221A是存储器。最后更换TC90A36F，上机测试，图像恢复正常。
