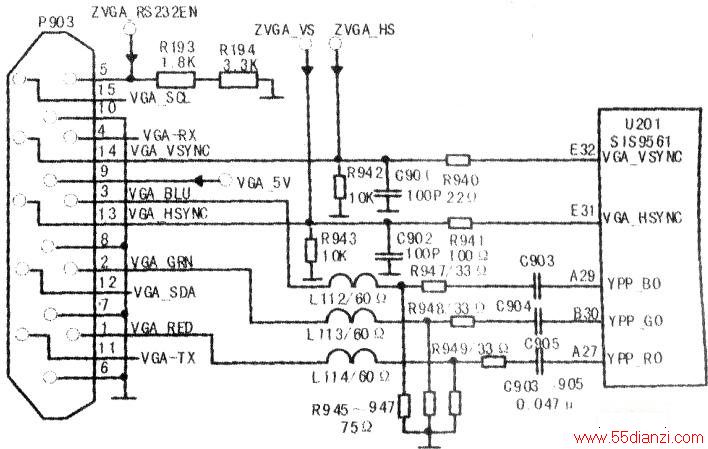

观察此机能出现VGA信号画面，且失步画面信号强度足够来看，表明彩电VGA信号插口及输入电路没有问题。问题应是电脑输出的VGA行同步信号丢失，而未送入彩电主控芯片U201的VGA行同步信号输入端子（这部分电路见下图）。由图可知，VGA行、场同步信号从插口P903第13、14脚输入，分别经R941、R940送至U201的VGA行、场同步信号输入端E31、E32端子。而VGA的R、G、B色度信号则是从P903的①、②、③脚输入，经949、C905/ R948、C904/R947、C903耦合至U201的A27、B30、A29信号输入端子。经接入信号用示波器检查，果然没有发现U201的E31端子有行同步信号波形，但E32端子却有场同步信号波形，看来问题可能是电脑没有输出行同步信号或VGA插口P903的13脚至U201的E31端子之间的电路断路。接下来测P903的13脚也没有发现行同步信号波形，难道真是电脑没有输出行同步信号？试将VGA信号插头插入男一台液晶彩电，发现播放正常，表明故障在P903的13脚至U201的E31端子之间的电路。测P903的13脚至R941的电路是导通状态，但P90313脚对地电阻却很小。最终查出是贴片滤波电容C902(100pF)已严重漏电，更换后试机，VGA图像恢复正常，故障排除。
