摘板测得此机副电源输出的+6VA电压，以及由该电压通过7603(L78L33)产生的3.3V电压均正常。按频道P+键，CPU(7600，TDA12001)的15脚有高电平开机信号输出，指示灯闪烁几次后又变成红色，主电源各组输出电压均为OVo这说明控制部分正常，问题可能是主电源异常，或行输出电路有短路，造成主电源保护。测行输出电路没有发现明显短路，断开行供电电感5552，接上灯泡作假负载，主电源仍无输出，并且连启动的迹象都没有，难道主电源驱动芯片7511(TEA1506T)有问题？
笔者手头正好有2块L04A机芯板，虽然具体型号有所不同，并且副电源芯片也不同，但主电源驱动芯片都是TEA1506T。拆下—块TEA1506T换上后试机，故障现象不变。

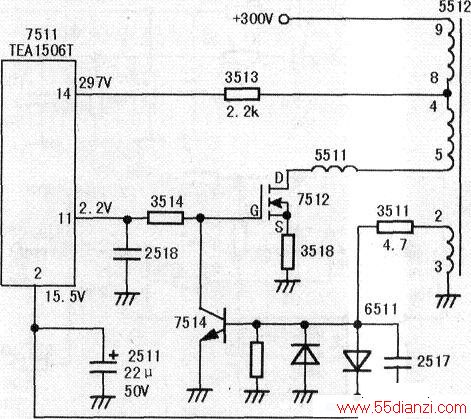

测主电源和驱动芯片外围的启动电阻与场效应管7512(7N60)等元件．均正常：测量7511的⑩脚电压为295V，正常，但②脚(VCC)电压为OV，正常值应为15.5V07511的11脚输出驱动脉冲，驱动场效应管7512，如下图所示，图纸上标注11脚电压为2.2V，但实测电压却为0V。
拆下7512再次测量7511的11脚电压，仍为OV。判断三极管7514的作用是保护7512，决定拆下7514试试，谁知一上电7512立即击穿。焊上7514，并换上一只新场效应管，拆下TEA1506T试机，本想测量7511的②脚电压，但刚一通电7512就再次击穿。
换上新购的TEA1506T试机，故障依旧，这时测得7511的②脚电压仍旧为0V。
由于7511已换新，看来问题还是出在7511的外围，仔细检查后发现7512的G极外接电阻3514(47Ω)开路。从旧板上拆下一只换上，140V主电压输出正常，可假负载灯泡亮约2分钟后就熄灭了，难道还有问题？经过一番查找，未发现异常，于是决定取下灯泡，接上行供电电感试机，有高压建立声，约2分钟后高压消失，是不是因为没有带显像管而保护呢？找来一只显像管，连接好主板试机，图像正常，至此故障排除。
