此机故障为不开机，多按几次开机键有时能开机，背光亮，但无图无声（有时有屏显），且喇叭里有很大的噪音，此时键控、遥控全失灵。
该机属8M19机芯，主芯片为MST6X99GL，该芯片集成了CPU控制、小信号处理、音／视频选择、模数转换、数字图像处理等电路。从故障现象看，应是控制系统有问题，具体部位有：MST6X99GL供电电路、复位电路、晶振电路、总线时钟和数据传输通道、FLASH和用户存储器。

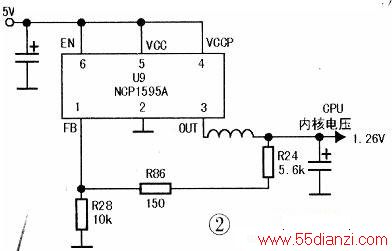

按照先易后难原则，先查CPU控制系统供电，MST6X99GL有5组供电，其示意图如图1所示。测上述5组电压，发现CPU内核1.26V供电不稳定，在1.6V~2.2V之间波动，查-U9(、NCP1595A)④～⑥脚输入电压(5V)很稳定，这说明该DC/DC转换电路有问题。测NCP1595A的①脚（反馈取样端）电压不稳定，在0.8V左右波动，如图2所示，从R24、R86、R28组成的取样电阻分压比可以知道，如果输出电压为2V，①脚电压应为1.57V（NCP1595A的①脚输入阻抗很高），现在仅为0.8V，说明R24或R86异常。拆下R24检测，发现其阻值在10kΩ～15kΩ间变化，换新后能顺利开机，此时CPU内核电压为稳定的1.26V。
试机发现屏显正常，但送人有线电视RF信号后，图像是黑白且不停地向左边漂移；再输入机顶盒的AV信号，图像有彩色，但画面约4s要抖动一下，无法正常收看。用户的机顶盒上有色差信号YCbCr输出，将该色差信号输入电视机，图像彩色正常，再接上音频线，喇叭中有很大噪音，且不能进行音量控制(但当音量调到“0”时噪音消失），检查电视机AV输出的音频信号也是很大的噪音，这说明噪音与功放芯片( TDA8932)无关。上述情况可能与MST6X99GL有关，但拆焊256脚的大芯片风险很大；换主板费用太高，用户不接受。
分析一下该机音频通道，如图3所示，MST6X99GL的84、85脚输出L、R音频信号，通过R42、R44经U45( TL062)运放放大后送给数字功放TDA8932,、拆去R42、R44，把机顶盒音频信号直接送(：34()、C343的左端，开机后声音正常，这说明功放部分正常，但此时音量太大。由于TL062运放电路的R455、R459决定R、L声道放大系数，于是在这两只电阻上各并联一只1()kQ电阻，减小放大量后音量较合适，但音量大小无法控制，幸好机顶盒可以调节AV输出音频信号的音量，虽然调节范围比较小，但日常使用没问题，如此处理，用户很满意。
故障机理应是CPU核心电压太高，把MST6X99芯片内部部分功能烧坏所致，如该电压再高一点可能芯片就彻底报废了。现在芯片核心电压越来越低，电流却很大，维修中为了查明芯片损坏情况，我曾用外接电源单独供给核心电压，待机时电流有200mA，开机后达600mA，低电压大电流对稳压电路要求很高。电源正常是一切电器正常工作的必需条件，维修时从电源入时能事半功倍。
