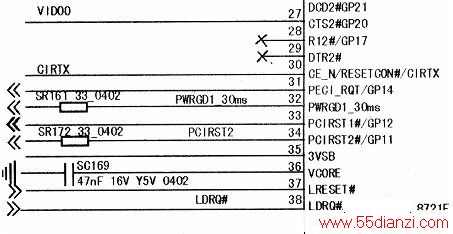

经测量该主板各个供电正常。测量复位开关排针上的电压,发现复位电压为1.6V,正常值应该是3.3V,测量其上拉电阻电压正常,芯片8721F的37脚电压为正常的3.3V,如下图所示,由此可见可能是传输线路有问题引起的。于是查看该主板的点位图,通过查电路发现,去掉OQ3后复位电压恢复正常。测量其基极电压为Ov正常,果断换掉OQ3后,故障排除。
